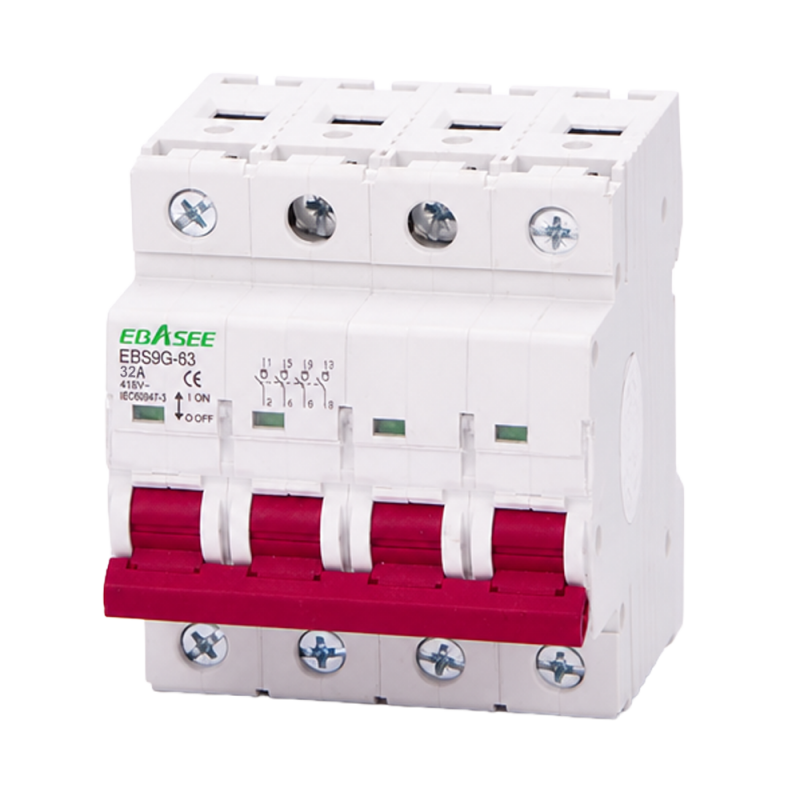

EBS9G-4P-32A

Detalles del Producto

Características Principales

• Interruptor seccionador y aislador manual
• Para aislamiento y maniobra manual
• Corriente nominal, 32 A
• Número de polos, 4 polos, para instalaciones trifásicas
• Indicado para instalaciones residenciales, comerciales e industriales
• Instalación en carril DIN
• Grado de protección, IP20
• Cumple la norma IEC/EN 60947-3

Aplicaciones

• Funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Integración en cuadros eléctricos mediante formato modular
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Cuadros de distribución, circuitos de alimentación y aplicaciones que requieren aislamiento y corte independiente de las protecciones contra sobreintensidades

Montaje y Conexión

• Montaje, carril DIN de 35 mm, según EN 60175
• Sección de cable, 25 mm²
• Dimensiones, 72 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Características Eléctricas

• Número de polos, 4P, trifásico
• Corriente nominal, 32 A
• Tensión nominal, 400 V
• Frecuencia nominal, 50/60 Hz
• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA, 1 s
• Tensión dieléctrica de test, 2 kV, 1 minuto
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de -5 a 40 °C

Contenido Incluido

• 1 seccionador y aislador manual
