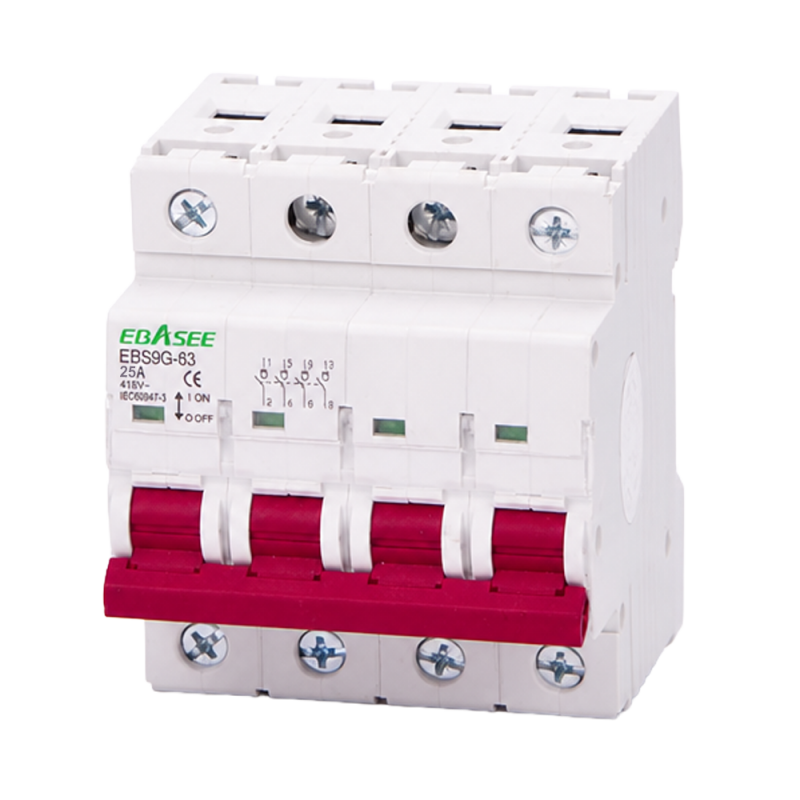

EBS9G-4P-25A

Detalles del Producto

Descripción

• Interruptor seccionador y aislador manual de la serie EBS9G
• Diseñado para funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales

Aplicaciones

• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación
• Permite incorporar un elemento de aislamiento y corte independiente de las protecciones contra sobreintensidades

Características Generales

• Gama, seccionador y aislador manual
• Montaje, carril DIN de 35 mm, EN 60175
• Sección de cable, 25 mm²
• Número de polos, 4P, trifásico
• Grado de protección, IP20
• Norma, IEC/EN 60947-3

Características Eléctricas

• Corriente nominal, 25A
• Tensión nominal, 400V
• Frecuencia nominal, 50/60Hz
• Tensión asignada de impulso, 4000V
• Corriente nominal de duración admisible, 1kA, 1s
• Tensión dieléctrica de test, 2kV, 1 min
• Tensión de aislamiento, 500V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Temperatura de operación, de -5 a 40 °C

Dimensiones

• Dimensiones, 72 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Contenido Incluido

• 1 seccionador y aislador manual
