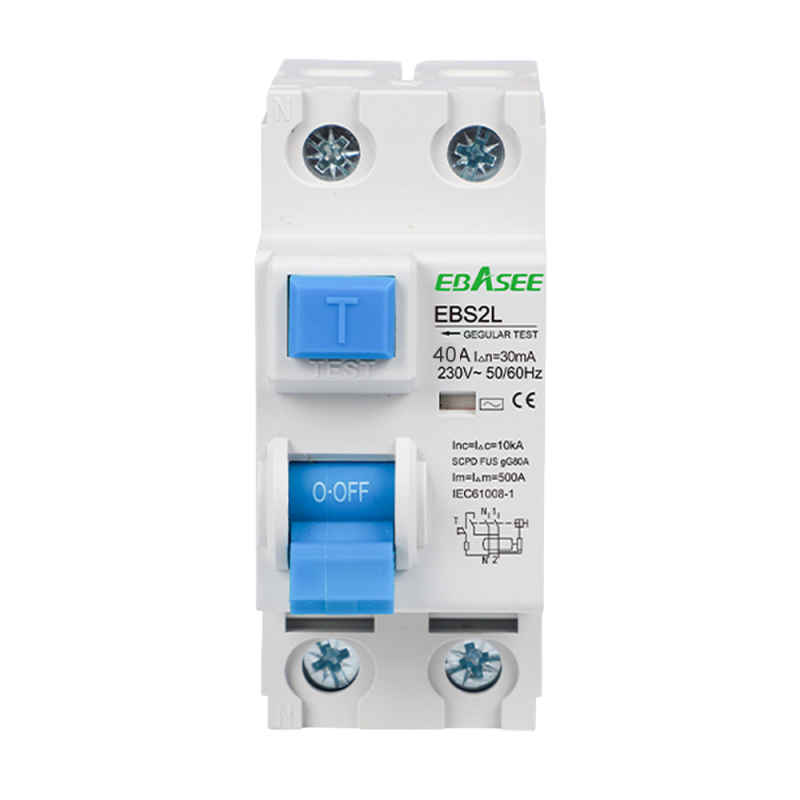

EBS2L-40A-1P+N-30mA-AC

Detalles del Producto

Características Clave

• Gama, interruptor diferencial
• Corriente nominal, 40 A
• Número de polos, 2P, monofásico
• Sensibilidad nominal, 30 mA
• Tipo de disparo, AC
• Tipo de fuga, electromagnética

Aplicación y Protección

• Detecta corrientes de fuga a tierra y desconecta el circuito cuando superan la sensibilidad configurada
• Orientado a instalaciones residenciales, comerciales e industriales
• Indicado como protección de personas frente a contactos indirectos
• Proporciona protección adicional frente a contactos directos
• Complementa la protección frente a sobreintensidades proporcionada por los magnetotérmicos
• Protege la instalación frente al riesgo asociado a fallos de aislamiento

Montaje y Conexión

• Montaje, carril DIN de 35 mm, EN 60175
• Tipo de terminal, cable, barra colectora tipo pin, barra tipo U
• Conexión, superior o inferior
• Sección de conexión superior, 35 mm, AWG 18/1
• Sección de conexión inferior, 35 mm, AWG 18/1
• Torque, 2,5 Nm
• Sección de conductor recomendada, 10 mm², para corriente nominal de 32 a 50 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Fusible de protección contra cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2,5 kV
• Corriente máxima interrumpible, 630 A
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de -5 a 40 °C
• Temperatura de almacenamiento, de -25 a 70 °C

Dimensiones y Normativa

• Dimensiones, 35,9 mm de ancho, 81,7 mm de alto, 74,0 mm de fondo
• Normativa, IEC/EN 61008-1

Contenido

• 1 interruptor diferencial
