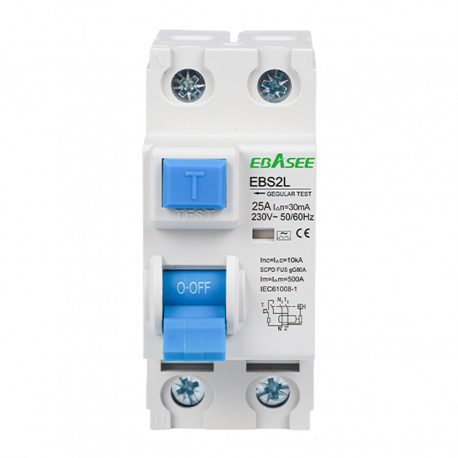

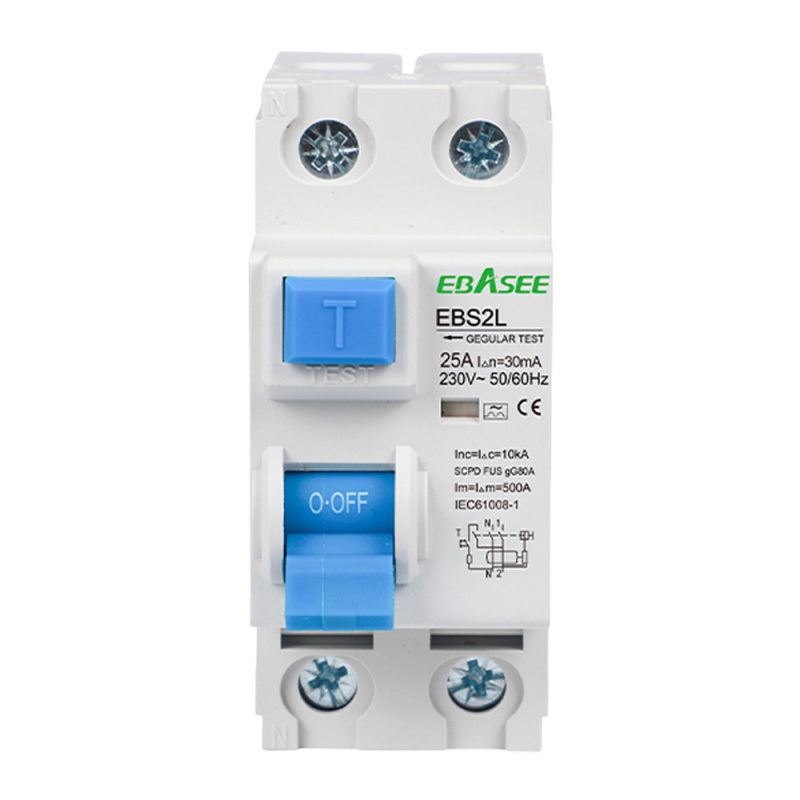

EBS2L-40A-1P+N-30mA-A

Detalles del Producto

Características Principales

• Gama: interruptor diferencial
• Corriente nominal: 40A
• Número de polos: 2 polos para instalaciones monofásicas
• Sensibilidad nominal: 30mA
• Tipo de disparo: A
• Tipo de fuga: electromagnética
• Diseñado para detectar corrientes de fuga a tierra y desconectar el circuito
• Complementa la protección frente a sobreintensidades proporcionada por magnetotérmicos

Aplicaciones

• Adecuado para instalaciones residenciales, comerciales e industriales
• Protección de personas frente a contactos indirectos
• Protección adicional frente a contactos directos
• Protección de la instalación frente al riesgo asociado a fallos de aislamiento

Montaje y Conexiones

• Montaje: carril DIN de 35 mm, EN 60175
• Tipo de terminal: cable, barra colectora tipo pin y barra tipo U
• Conexión: superior e inferior
• Sección de conexión superior: 35 mm, AWG 18/1
• Sección de conexión inferior: 35 mm, AWG 18/1
• Torque: 2,5 Nm
• Sección de conductor recomendada: 10 mm² para corriente nominal de 32 a 50A

Características Eléctricas

• Tensión nominal: 240V
• Tensión de aislamiento: 500V
• Frecuencia nominal: 50/60Hz
• Capacidad de salto nominal: 6000A
• Fusible de protección contra cortocircuitos: 6000A
• Tensión pico: 6000V
• Tensión de prueba dieléctrica a frecuencia industrial: 2,5kV durante 1 minuto
• Corriente máxima interrumpible: 630A
• Grado de polución: 2

Características Mecánicas

• Vida eléctrica: 4000 operaciones
• Vida mecánica: 8000 ciclos
• Grado de protección: IP20
• Temperatura de operación: de -5 a 40 °C
• Temperatura de almacenamiento: de -25 a 70 °C

Dimensiones y Normativa

• Dimensiones: 35,9 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo
• Cumple la norma IEC/EN 61008-1

Contenido

• 1 interruptor diferencial
