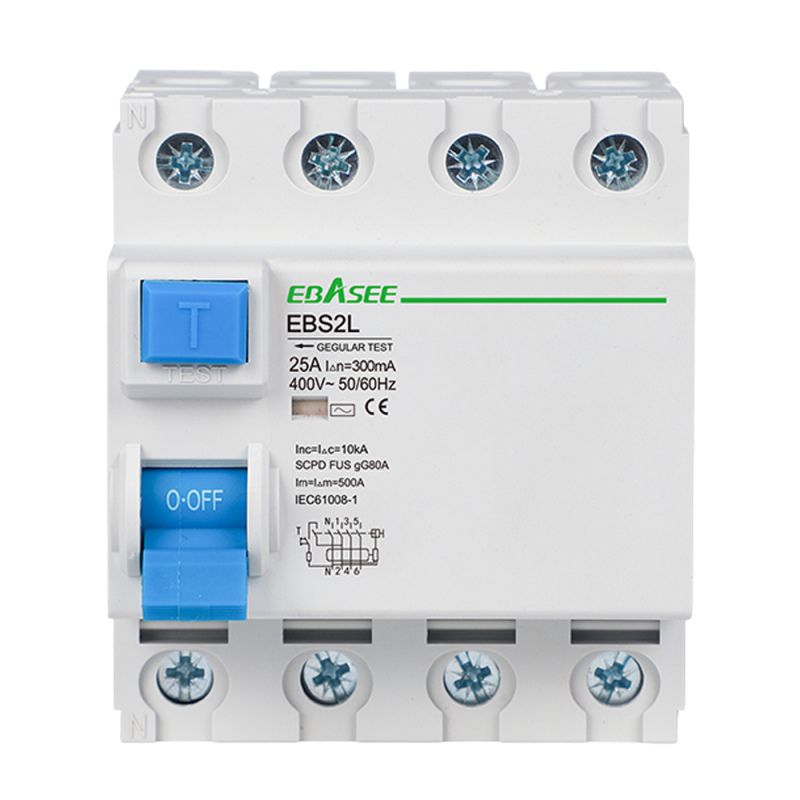

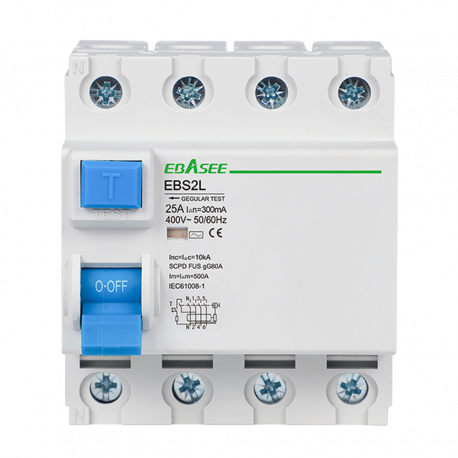

EBS2L-25A-3P+N-300mA-A

Detalles del Producto

Características Clave

• Gama, interruptor diferencial
• Corriente nominal, 25 A
• Número de polos, 4 polos para instalaciones trifásicas
• Sensibilidad nominal, 300 mA
• Tipo de disparo, A
• Tipo de fuga, electromagnética

Funcionamiento y Aplicaciones

• Detecta corrientes de fuga a tierra y desconecta el circuito cuando superan la sensibilidad configurada
• Complementa la protección frente a sobreintensidades proporcionada por magnetotérmicos
• Adecuado para viviendas, instalaciones terciarias e industriales
• Orientado a la protección frente a contactos indirectos, protección adicional frente a contactos directos y protección de la instalación ante fallos de aislamiento

Montaje y Conexiones

• Montaje, carril DIN de 35 mm, conforme a EN 60175
• Tipo de terminal, cable, barra colectora tipo pin y barra tipo U
• Conexión, superior e inferior
• Sección de conexión superior, 35 mm, AWG 18/1
• Sección de conexión inferior, 35 mm, AWG 18/1
• Par de apriete, 2,5 Nm
• Sección de conductor recomendada, 4 mm² para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Fusible de protección frente a cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2,5 kV
• Corriente máxima interrumpible, 500 A
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones y Normativa

• Dimensiones, 72,0 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo
• Normativa, cumple IEC/EN 61008 1

Contenido Incluido

• 1 interruptor diferencial
