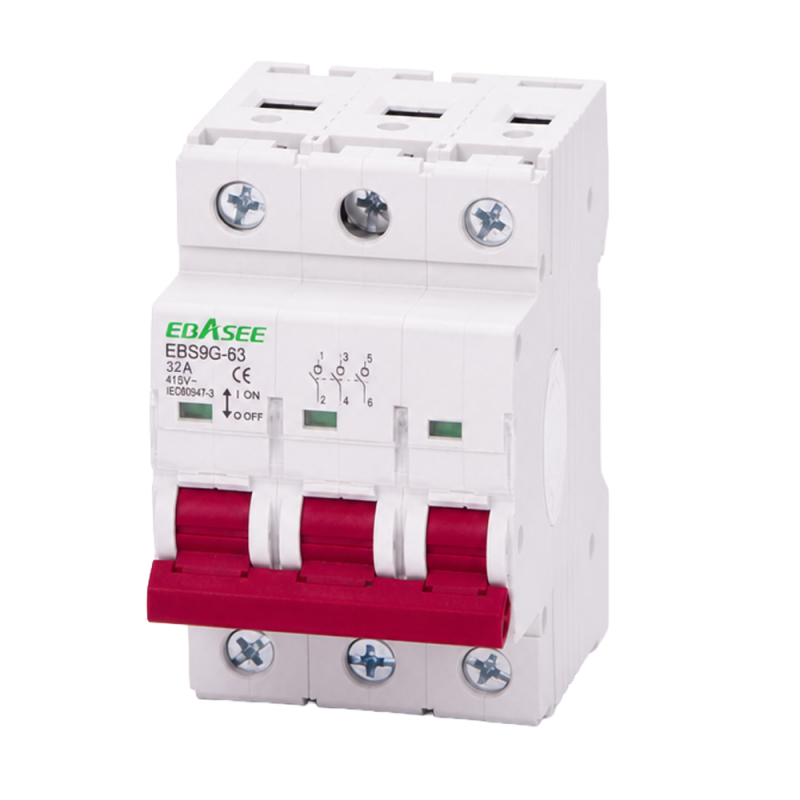

EBS9G-3P-32A

Detalles del Producto

Características Clave

• Gama, seccionador aislador manual
• Función, aislamiento y maniobra manual en circuitos de corriente alterna
• Corriente nominal, 32A
• Número de polos, 3P, trifásico
• Montaje, carril DIN de 35 mm, EN 60175
• Aplicaciones, instalaciones residenciales, comerciales e industriales

Uso e Instalación

• Formato modular para integración en cuadros eléctricos
• Proporciona un punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales
• Indicado para circuitos de alimentación y aplicaciones que requieran aislamiento y corte independiente de las protecciones contra sobreintensidades
• Sección de cable de 25 mm²

Características Eléctricas

• Tensión nominal, 400 V
• Frecuencia nominal, 50/60 Hz
• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA durante 1 s
• Tensión dieléctrica de test, 2 kV durante 1 min
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de -5 a 40 ºC

Normativa y Dimensiones

• Cumple la norma IEC/EN 60947-3
• Dimensiones, 54 mm de ancho, 81 mm de alto y 78,5 mm de fondo

Contenido Incluido

• 1 seccionador aislador manual
