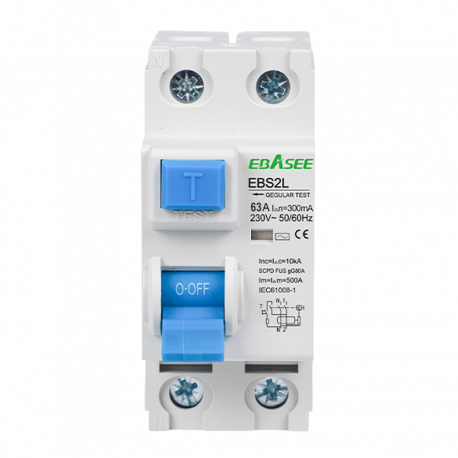

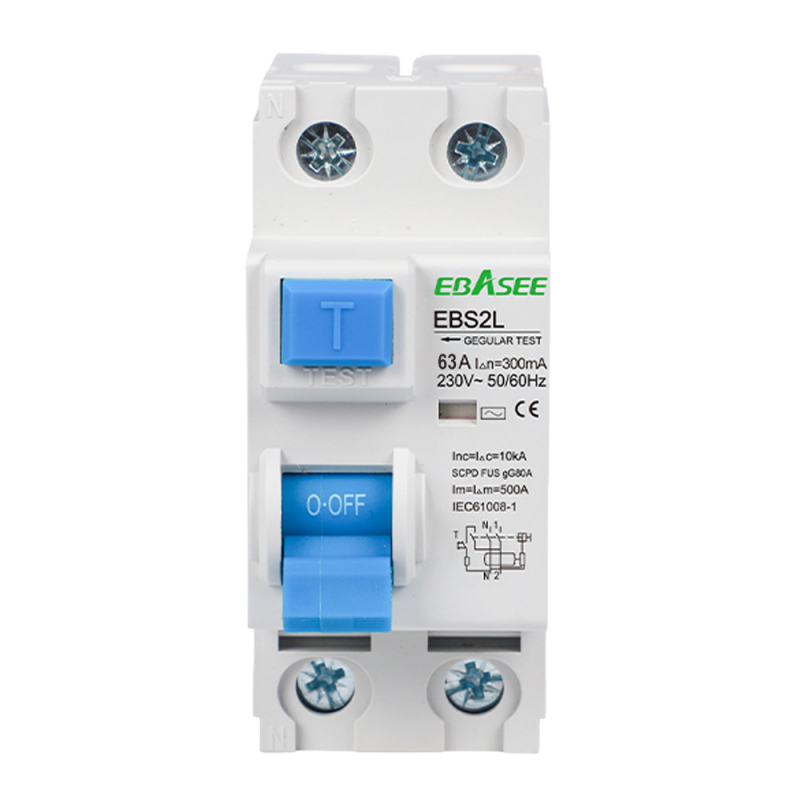

EBS2L-63A-1P+N-300mA-AC

Detalles del Producto

Características Principales

• Gama, interruptor diferencial
• Corriente nominal, 63 A
• Número de polos, 2 polos para instalaciones monofásicas
• Sensibilidad nominal, 300 mA
• Tipo de disparo, AC
• Tipo de fuga, electromagnética
• Montaje, carril DIN de 35 mm, EN 60175

Aplicación

• Diseñado para detectar corrientes de fuga a tierra y desconectar el circuito cuando superan la sensibilidad configurada
• Orientado a complementar la protección frente a sobreintensidades proporcionada por magnetotérmicos
• Adecuado para viviendas, instalaciones terciarias e industriales
• Protección de personas frente a contactos indirectos, protección adicional frente a contactos directos y protección de la instalación frente a fallos de aislamiento

Conexiones e Instalación

• Tipo de terminal, cable, barra colectora tipo pin y barra tipo U
• Conexión superior o inferior
• Sección de conexión superior, 35 mm, AWG 18/1
• Sección de conexión inferior, 35 mm, AWG 18/1
• Par de apriete, 2,5 Nm
• Sección de conductor recomendada, 16 mm² para corriente nominal de 50 a 63 A
• Sección de conductor recomendada, 25 mm² para corriente nominal de 63 a 80 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad nominal de corte, 6000 A
• Fusible de protección contra cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2,5 kV
• Corriente máxima interrumpible, 630 A
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de 5 grados bajo cero a 40 °C
• Temperatura de almacenamiento, de 25 grados bajo cero a 70 °C

Dimensiones y Normativa

• Dimensiones, 35,9 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo
• Normativa, IEC/EN 61008-1

Contenido

• 1 interruptor diferencial
