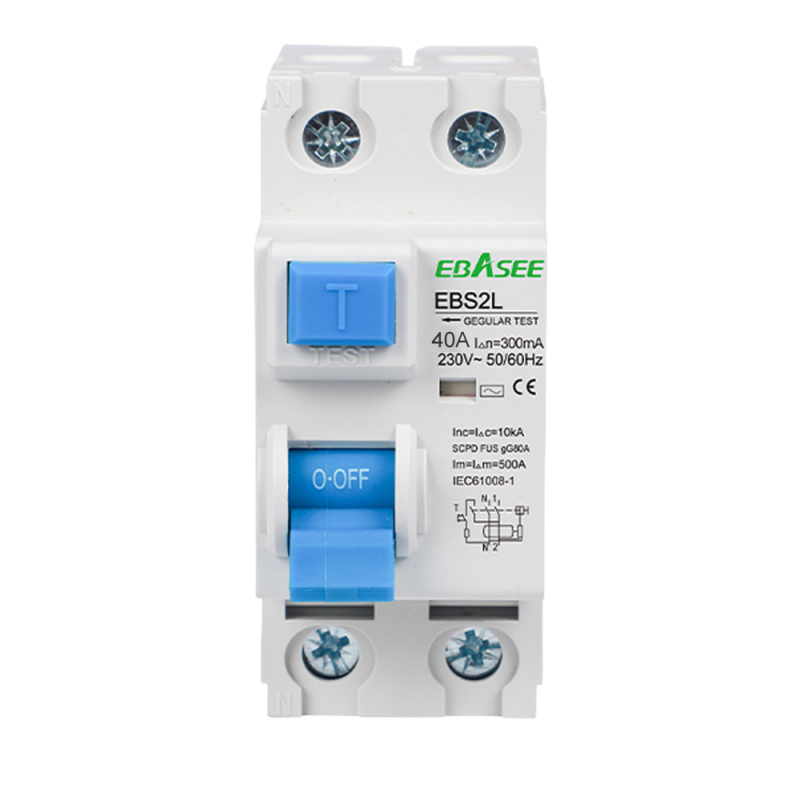

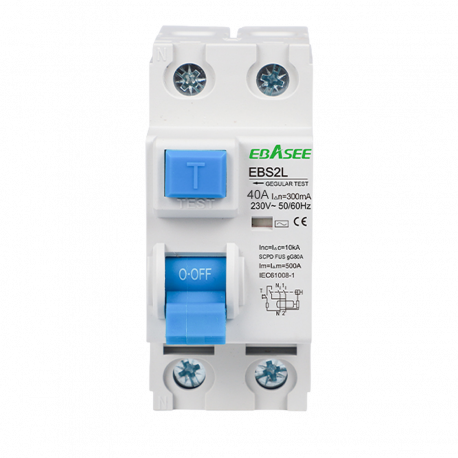

EBS2L-40A-1P+N-300mA-AC

Detalles del Producto

Características Principales

• Gama, interruptor diferencial
• Corriente nominal, 40 A
• Número de polos, 2 polos para instalaciones monofásicas
• Sensibilidad nominal, 300 mA
• Tipo de disparo, AC
• Tipo de fuga, electromagnética

Aplicación

• Detecta corrientes de fuga a tierra y desconecta el circuito cuando superan la sensibilidad nominal
• Orientado a complementar la protección frente a sobreintensidades proporcionada por los magnetotérmicos
• Adecuado para instalaciones residenciales, comerciales e industriales
• Aplicable como protección de personas frente a contactos indirectos, protección adicional frente a contactos directos y protección de la instalación ante fallos de aislamiento

Montaje y Conexiones

• Montaje en carril DIN de 35 mm, conforme con EN 60175
• Terminales para cable, barra colectora tipo pin y barra tipo U
• Conexión superior o inferior
• Sección de conexión superior e inferior, 35 mm, AWG 18/1
• Torque de apriete, 2,5 Nm
• Sección de conductor recomendada, 10 mm², para corriente nominal de 32 a 50 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Fusible de protección contra cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2,5 kV
• Corriente máxima interrumpible, 630 A
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección IP20
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 35,9 mm de ancho, 81,7 mm de alto, 74,0 mm de fondo

Normativa y Contenido

• Cumple la norma IEC/EN 61008-1
• Incluye 1 interruptor diferencial
