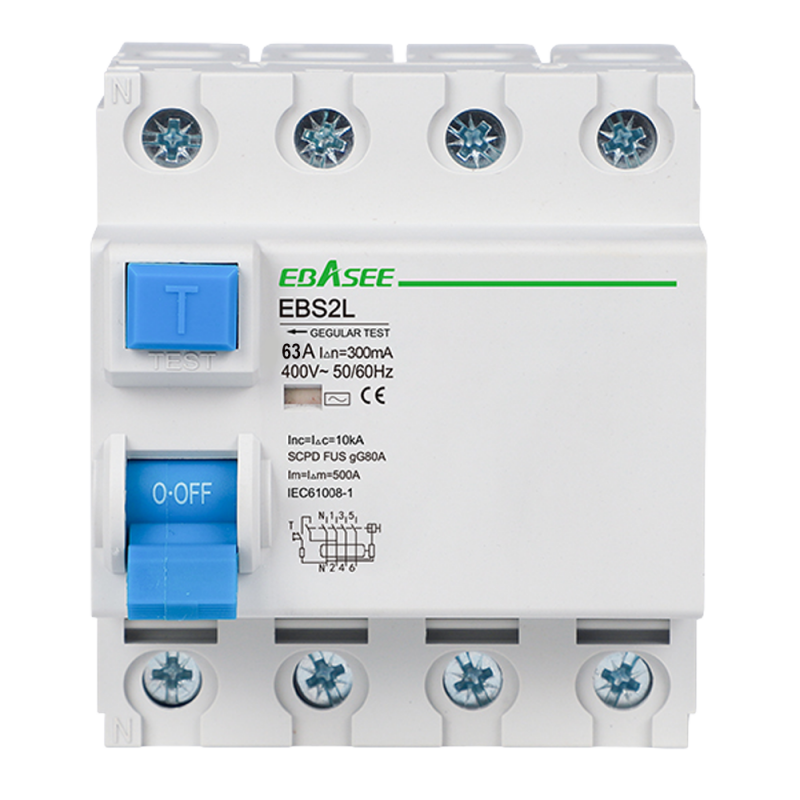

EBS2L-63A-3P+N-30mA-AC

Detalles del Producto

Características Principales

• Gama, interruptor diferencial
• Corriente nominal, 63 A
• Número de polos, 4 polos para instalaciones trifásicas
• Sensibilidad nominal, 30 mA
• Tipo de disparo, AC
• Tipo de fuga, electromagnética
• Montaje, carril DIN de 35 mm, EN 60175

Aplicación e Instalación

• Orientado a instalaciones residenciales, comerciales e industriales
• Permite complementar la protección frente a sobreintensidades proporcionada por magnetotérmicos
• Adecuado como protección de personas frente a contactos indirectos
• Protección adicional frente a contactos directos y frente a riesgos asociados a fallos de aislamiento
• Conexión superior o inferior
• Terminal compatible con cable, barra colectora tipo pin y barra tipo U

Características Eléctricas

• Tensión nominal, 415 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Fusible de protección contra cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2,5 kV
• Corriente máxima interrumpible, 630 A
• Grado de polución, 2

Conexiones

• Sección de conexión superior, 35 mm AWG 18/1
• Sección de conexión inferior, 35 mm AWG 18/1
• Par de apriete, 2,5 Nm
• Sección de conductor recomendada para corriente nominal de 50 a 63 A, 16 mm²
• Sección de conductor recomendada para corriente nominal de 63 a 80 A, 25 mm²

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 72,0 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo

Contenido Incluido

• 1 interruptor diferencial
