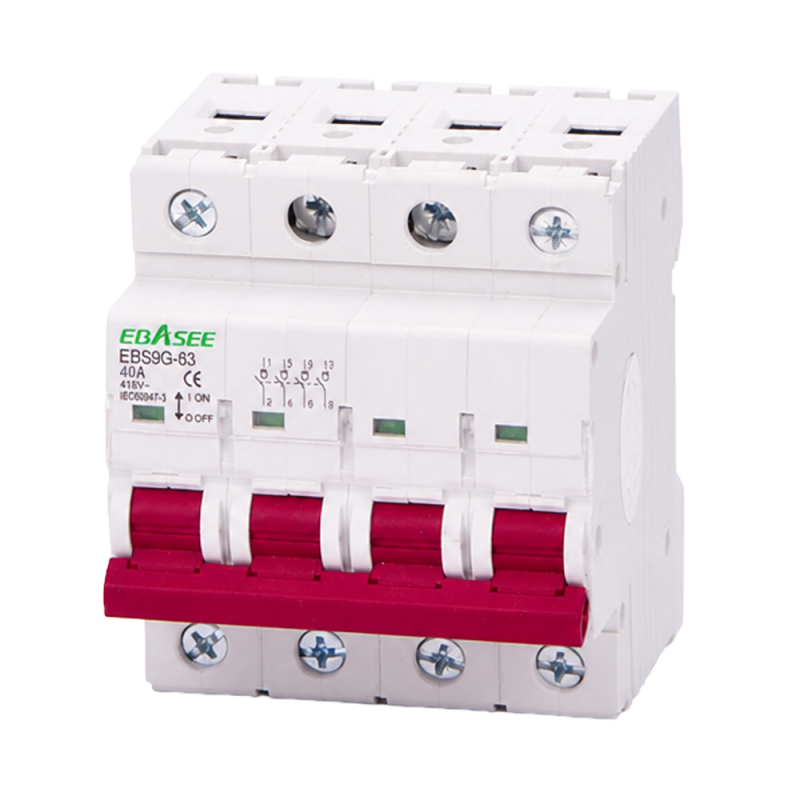

EBS9G-4P-40A

Detalles del Producto

Descripción

• Interruptor seccionador aislador manual para funciones de aislamiento y maniobra en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales
• Indicado para cuadros de distribución residenciales, comerciales e industriales, circuitos de alimentación y aplicaciones de aislamiento independiente de las protecciones contra sobreintensidades

Características Eléctricas

• Número de polos, 4P, trifásico
• Corriente nominal, 40 A
• Tensión nominal, 400 V
• Frecuencia nominal, 50/60 Hz
• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA durante 1 s
• Tensión dieléctrica de test, 2 kV durante 1 minuto
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Montaje y Dimensiones

• Montaje, carril DIN de 35 mm, conforme a EN 60175
• Sección de cable, 25 mm²
• Dimensiones, 72 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de -5 a 40 °C

Normativa y Contenido

• Cumple la norma IEC/EN 60947-3
• Incluye 1 seccionador aislador manual
