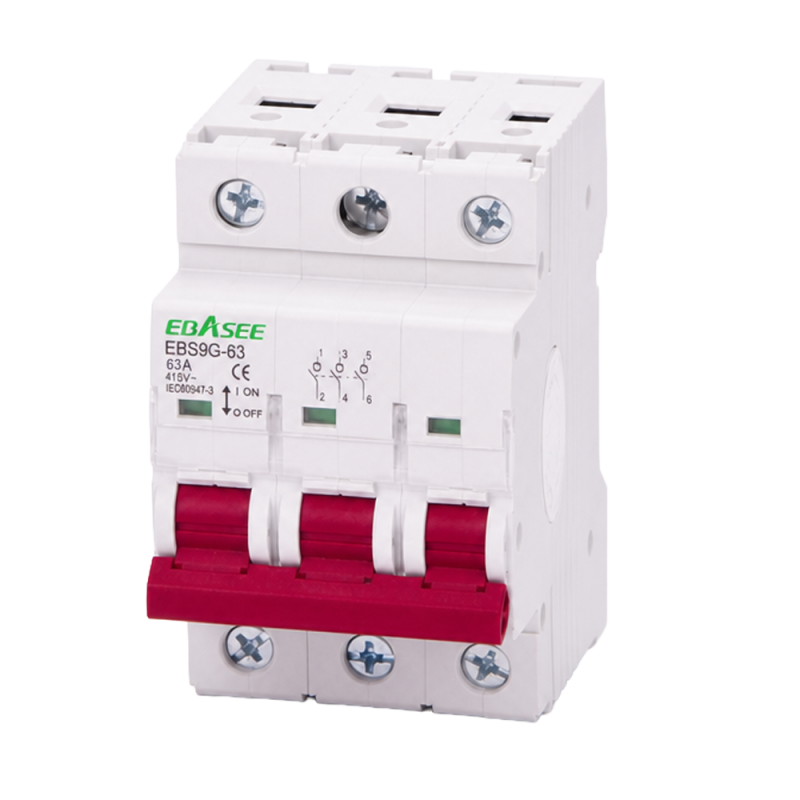

EBS9G-3P-63A

Detalles del Producto

Descripción General

• Interruptor seccionador y aislador manual de la serie EBS9G
• Diseñado para funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales

Aplicaciones

• Instalaciones residenciales, comerciales e industriales
• Cuadros de distribución y circuitos de alimentación
• Aplicaciones que requieren un elemento de aislamiento y corte independiente de las protecciones contra sobreintensidades

Características Eléctricas

• Número de polos 3P, trifásico
• Corriente nominal 63 A
• Tensión nominal 400 V
• Frecuencia nominal 50/60 Hz
• Tensión asignada de impulso 4000 V
• Corriente nominal de duración admisible 1 kA, 1 s
• Tensión dieléctrica de test 2 kV, 1 minuto
• Tensión de aislamiento 500 V
• Grado de polución 2

Montaje y Conexión

• Instalación en carril DIN de 35 mm, conforme a EN 60175
• Sección de cable de 25 mm²
• Diseñado para aislamiento y maniobra manual

Características Mecánicas

• Vida eléctrica 4000 operaciones
• Vida mecánica 10000 ciclos
• Grado de protección IP20
• Temperatura de operación de menos 5 a 40 °C

Dimensiones

• 54 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Normativa y Contenido

• Cumple la norma IEC/EN 60947-3
• Incluye 1 seccionador y aislador manual
