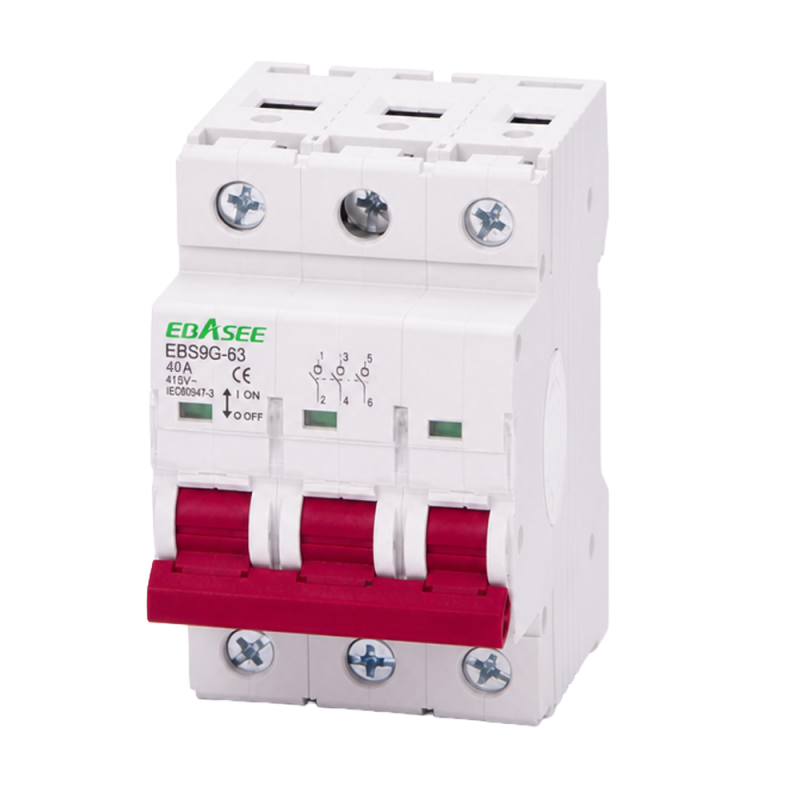

EBS9G-3P-40A

Detalles del Producto

Descripción

• Interruptor seccionador / aislador manual de la serie EBS9G
• Diseñado para funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales

Aplicaciones

• Instalaciones residenciales, comerciales e industriales
• Cuadros de distribución y circuitos de alimentación
• Aplicaciones que requieren un elemento de aislamiento y corte independiente de las protecciones contra sobreintensidades

Características Principales

• Gama, seccionador / aislador manual
• Número de polos, 3P, trifásico
• Corriente nominal, 40 A
• Instalación, carril DIN
• Grado de protección, IP20
• Norma, IEC/EN 60947 3

Características Eléctricas

• Tensión nominal, 400 V
• Frecuencia nominal, 50/60 Hz
• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA, 1 s
• Tensión dieléctrica de test, 2 kV, 1 minuto
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Temperatura de operación, de menos 5 a 40 °C

Montaje y Dimensiones

• Montaje, carril DIN de 35 mm, conforme a EN 60175
• Sección de cable, 25 mm²
• Dimensiones, 54 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Contenido

• 1 seccionador / aislador manual
