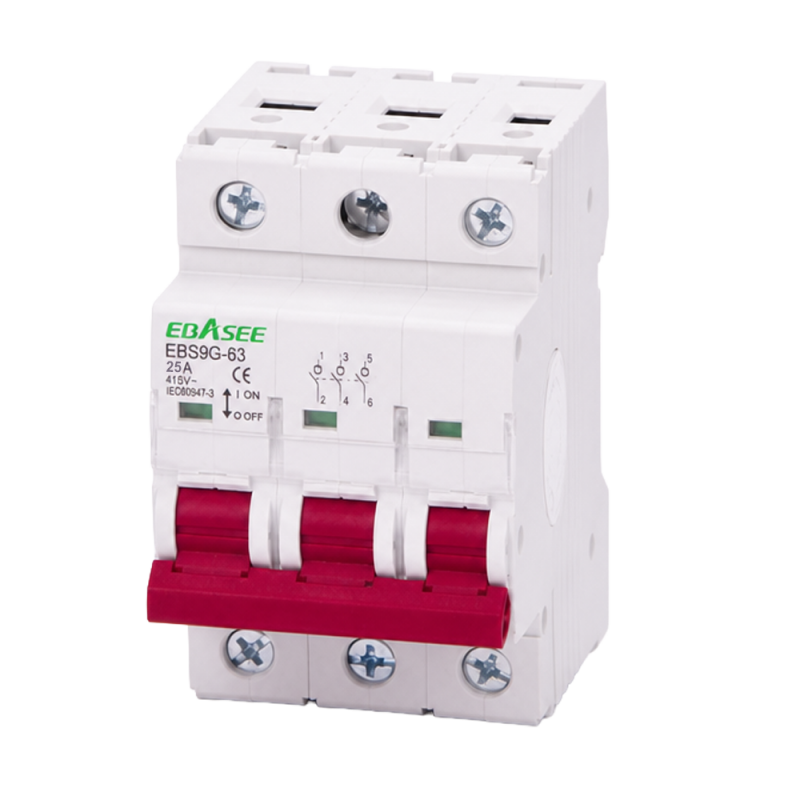

EBS9G-3P-25A

Detalles del Producto

Características Principales

• Interruptor seccionador aislador manual
• Para funciones de aislamiento y maniobra manual
• Corriente nominal de 25 A
• 3 polos para instalaciones trifásicas
• Formato modular para integración en cuadros eléctricos
• Montaje en carril DIN
• Grado de protección IP20
• Conforme a IEC/EN 60947 3

Aplicaciones

• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación
• Permite incorporar un elemento específico de aislamiento y corte independiente de las protecciones contra sobreintensidades
• Proporciona un punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos

Montaje y Dimensiones

• Montaje carril DIN de 35 mm, conforme a EN 60175
• Sección de cable 25 mm²
• Dimensiones 54 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Características Eléctricas

• Número de polos 3P, trifásico
• Corriente nominal 25 A
• Tensión nominal 400 V
• Frecuencia nominal 50/60 Hz
• Tensión asignada de impulso 4000 V
• Corriente nominal de duración admisible 1 kA, 1 s
• Tensión dieléctrica de test 2 kV, 1 minuto
• Tensión de aislamiento 500 V
• Grado de polución 2

Características Mecánicas

• Vida eléctrica 4000 operaciones
• Vida mecánica 10000 ciclos
• Grado de protección IP20
• Temperatura de operación de menos 5 °C a 40 °C

Contenido Incluido

• 1 seccionador aislador manual
