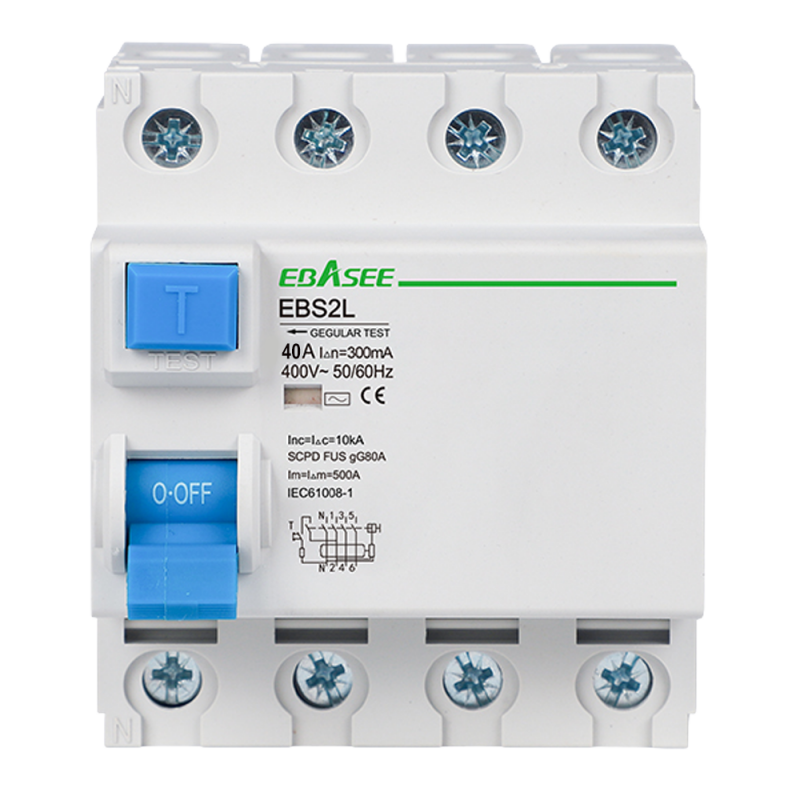

EBS2L-40A-3P+N-300mA-AC

Detalles del Producto

Características Principales

• Gama interruptor diferencial
• Corriente nominal 40 A
• Número de polos 4 polos, para instalaciones trifásicas
• Sensibilidad nominal 300 mA
• Tipo de disparo AC
• Tipo de fuga electromagnética
• Montaje carril DIN de 35 mm, según EN 60175

Aplicación

• Diseñado para detectar corrientes de fuga a tierra y desconectar el circuito cuando superan la sensibilidad configurada
• Orientado a complementar la protección frente a sobreintensidades proporcionada por magnetotérmicos
• Adecuado para instalaciones residenciales, comerciales e industriales
• Aplicable como protección frente a contactos indirectos, protección adicional frente a contactos directos y protección de la instalación ante fallos de aislamiento

Conexión e Instalación

• Tipo de terminal, cable, barra colectora tipo pin y barra tipo U
• Conexión superior e inferior
• Sección de conexión superior, 35 mm, AWG 18/1
• Sección de conexión inferior, 35 mm, AWG 18/1
• Torque de apriete, 2,5 Nm
• Sección de conductor recomendada, 10 mm², para corriente nominal de 32 a 50 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, de 50 a 60 Hz
• Capacidad de salto nominal, 6000 A
• Fusible de protección contra cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial, 2,5 kV durante 1 minuto
• Corriente máxima interrumpible, 500 A
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección IP20
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 72,0 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo

Normativa y Contenido

• Cumple la norma IEC/EN 61008 1
• Incluye 1 interruptor diferencial
