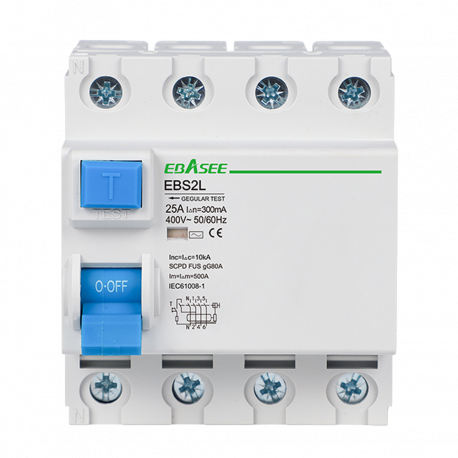

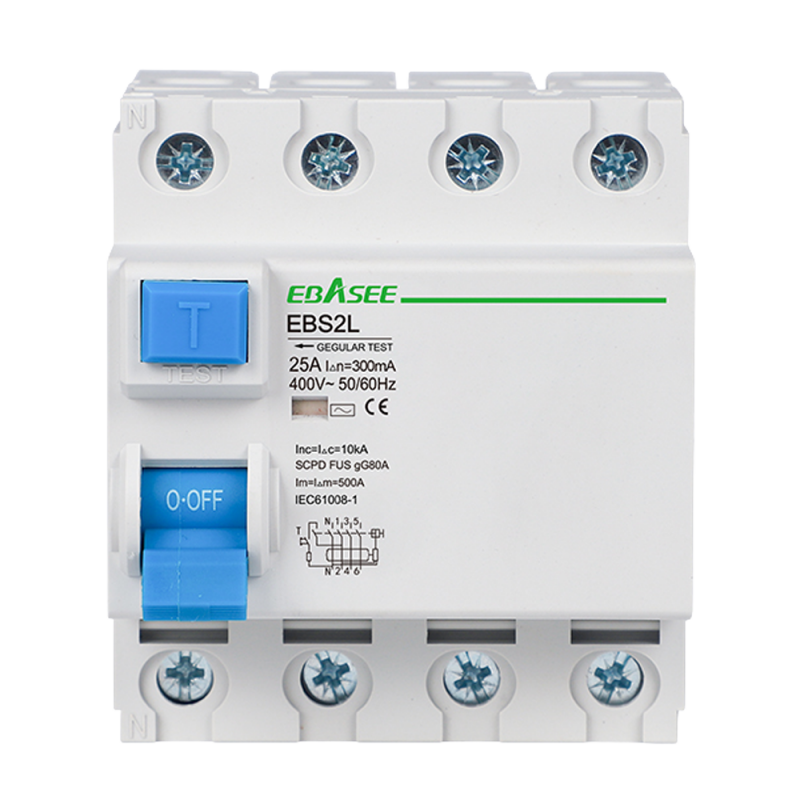

EBS2L-25A-3P+N-30mA-AC

Detalles del Producto

Características Principales

• Gama, interruptor diferencial
• Corriente nominal, 25 A
• Número de polos, 4 polos, para instalaciones trifásicas
• Sensibilidad nominal, 30 mA
• Tipo de disparo, AC
• Tipo de fuga, electromagnética

Aplicaciones

• Para instalaciones residenciales, comerciales e industriales
• Protección de personas frente a contactos indirectos
• Protección adicional frente a contactos directos
• Protección de la instalación frente a fallos de aislamiento
• Complementa la protección frente a sobreintensidades proporcionada por magnetotérmicos

Montaje y Conexiones

• Instalación en carril DIN de 35 mm, conforme a EN 60175
• Terminales para cable, barra colectora tipo pin y barra tipo U
• Conexión superior e inferior
• Sección de conexión superior e inferior, 35 mm, AWG 18/1
• Par de apriete, 2,5 Nm
• Sección de conductor recomendada, 4 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Fusible de protección contra cortocircuitos, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2,5 kV
• Corriente máxima interrumpible, 500 A
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 8000 ciclos
• Grado de protección IP20
• Temperatura de operación, de -5 a 40 °C
• Temperatura de almacenamiento, de -25 a 70 °C

Dimensiones y Normativa

• Dimensiones, 72,0 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo
• Cumple la norma IEC/EN 61008-1

Contenido Incluido

• 1 interruptor diferencial
