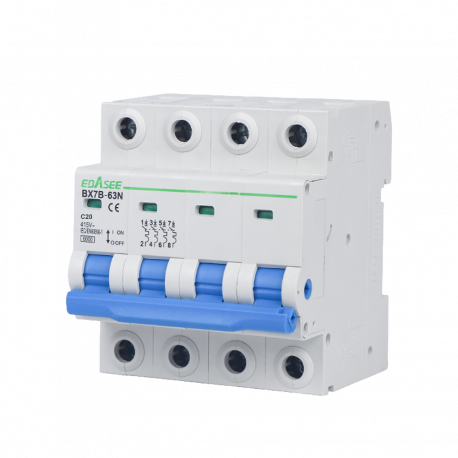

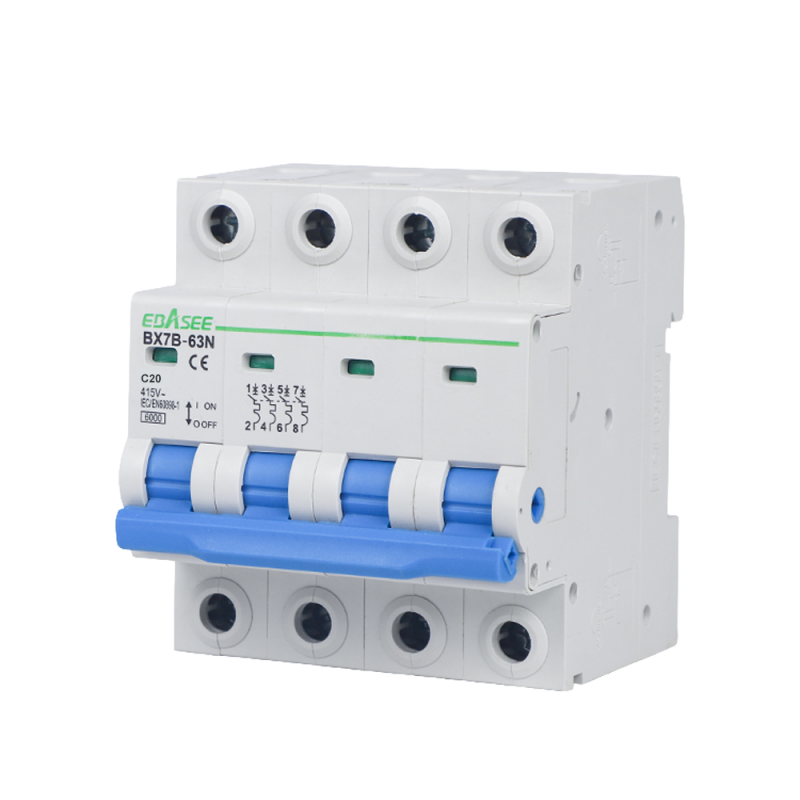

BX7B-63N-25A-4P

Detalles del Producto

Características Principales

• Gama, interruptor magnetotérmico
• Corriente nominal, 25 A
• Número de polos, 4 polos, trifásico
• Curva de disparo, tipo C
• Aplicaciones, instalaciones residenciales, comerciales e industriales
• Normativa, IEC/EN 60898-1

Montaje y Conexión

• Montaje en carril DIN de 35 mm, EN 60175
• Terminales para cable y barra colectora tipo pin
• Conexión superior e inferior
• Sección de conexión superior de 25 mm², AWG 18/3
• Sección de conexión inferior de 25 mm², AWG 18/3
• Torque de 2 Nm
• Sección de conductor recomendada de 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Corriente nominal de entrada de 25 A
• 4 polos, trifásico
• Tensión nominal de 415 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50 Hz, 60 Hz
• Capacidad de salto nominal de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial de 2 kV, durante 1 minuto
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Grado de protección IP20
• Temperatura de referencia de 30 °C
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Dimensiones

• Dimensiones de 71,2 mm de ancho, 81,4 mm de alto, 79,0 mm de fondo

Contenido

• 1 interruptor magnetotérmico
