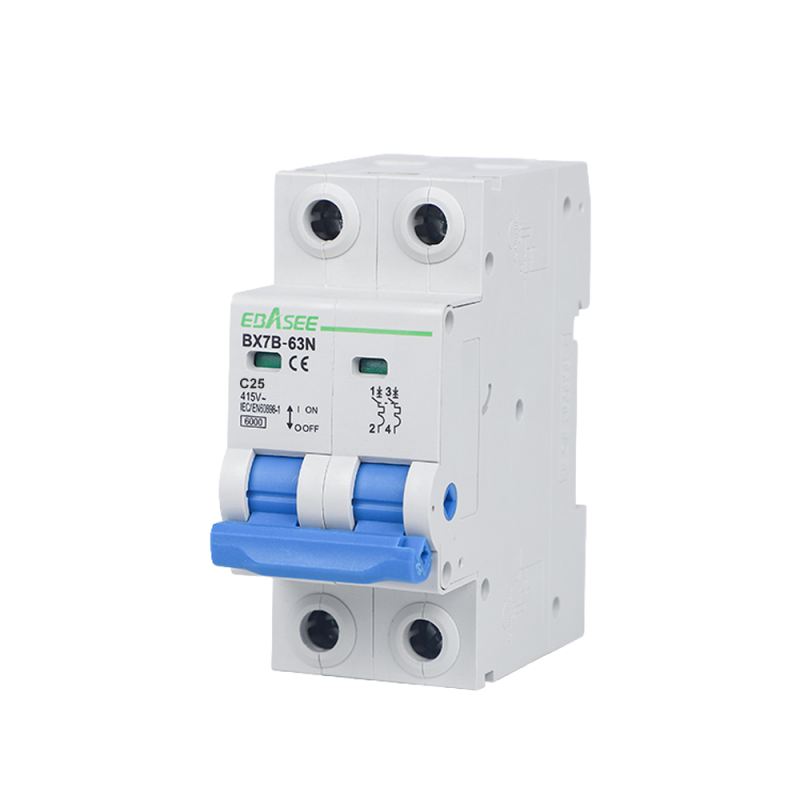

BX7B-63N-25A-2P

Detalles del Producto

Características Clave

• Gama, interruptor magnetotérmico
• Corriente nominal, 25 A
• Número de polos, 2 polos para instalaciones monofásicas
• Curva de disparo, tipo C
• Grado de protección, IP20
• Normativa, IEC EN 60898 1

Aplicaciones

• Protección de circuitos eléctricos frente a sobrecargas y cortocircuitos
• Instalaciones residenciales, comerciales, terciarias e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general
• Diseño modular para integración en cuadros eléctricos

Montaje y Conexión

• Montaje, carril DIN de 35 mm, conforme con EN 60175
• Tipo de terminal, cable o barra colectora tipo pin
• Conexión, superior o inferior
• Sección de conexión superior, 25 mm², AWG 18/3
• Sección de conexión inferior, 25 mm², AWG 18/3
• Par de apriete, 2 Nm
• Sección de conductor recomendada, 2,5 mm², para corriente nominal de 13 a 20 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50 y 60 Hz
• Capacidad de corte nominal, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial, 2 kV durante 1 minuto
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 6000 operaciones
• Vida mecánica, 20000 ciclos
• Temperatura de referencia, 30 °C
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 35,6 mm de ancho, 81,4 mm de alto, 79 mm de fondo

Contenido

• 1 interruptor magnetotérmico
