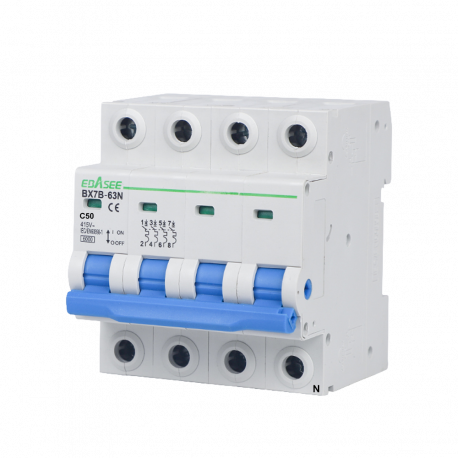

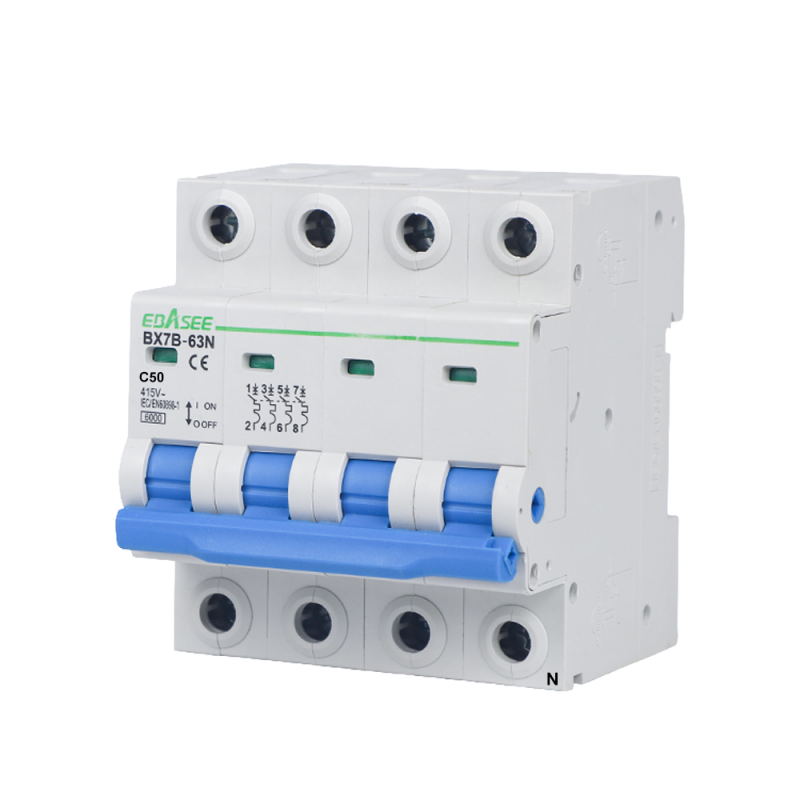

BX7B-63N-50A-3P+N

Detalles del Producto

Características Principales

• Gama, interruptor magnetotérmico serie BX7B
• Corriente nominal, 50 A
• Número de polos, 3+N polos, trifásico
• Curva de disparo, tipo C
• Montaje, carril DIN de 35 mm, EN 60175
• Grado de protección, IP20
• Normativa, IEC/EN 60898-1

Aplicaciones

• Protección de circuitos eléctricos frente a sobrecargas y cortocircuitos
• Instalaciones residenciales, comerciales, terciarias e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general
• Diseño modular para integración en cuadros eléctricos

Conexiones y Montaje

• Terminales para cable o barra colectora tipo pin
• Conexión superior e inferior
• Sección de conexión superior, 25 mm², AWG 18/3
• Sección de conexión inferior, 25 mm², AWG 18/3
• Par de apriete, 2 Nm
• Sección de conductor recomendada, 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal, 415 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50 Hz y 60 Hz
• Capacidad de salto nominal, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2 kV
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 6000 operaciones
• Vida mecánica, 20000 ciclos
• Temperatura de referencia, 30 °C
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 71,2 mm de ancho, 81,4 mm de alto y 79 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
