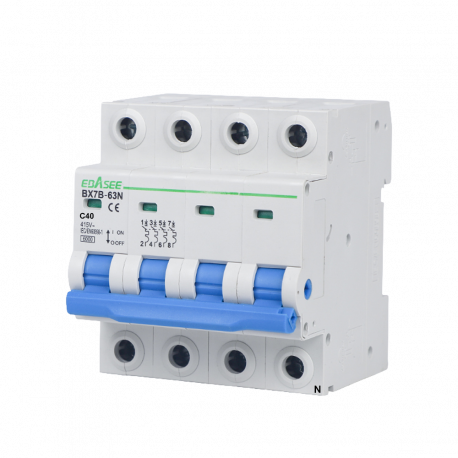

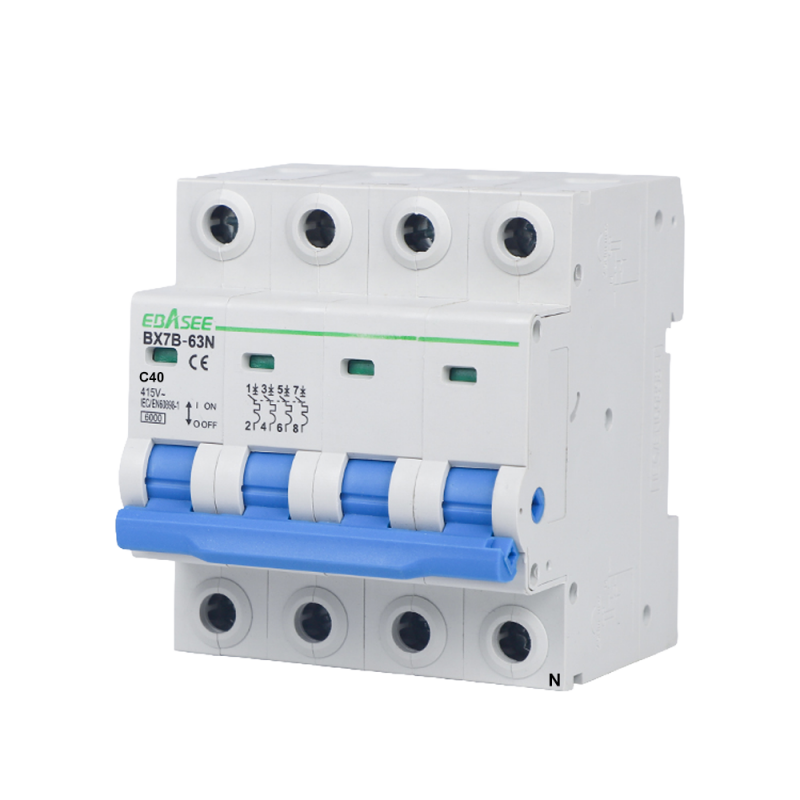

BX7B-63N-40A-3P+N

Detalles del Producto

Características Clave

• Gama: interruptor magnetotérmico BX7B
• Corriente nominal: 40 A
• Número de polos: 3+N, trifásico
• Curva de disparo: tipo C
• Montaje: carril DIN de 35 mm, EN 60175
• Normativa: IEC/EN 60898-1

Aplicaciones

• Protección de circuitos frente a sobrecargas y cortocircuitos
• Instalaciones residenciales, comerciales, terciarias e industriales
• Cuadros eléctricos de distribución
• Circuitos de iluminación, tomas de corriente y alimentación de equipos

Conexiones y Montaje

• Terminales para cable o barra colectora de tipo pin
• Conexión superior e inferior
• Sección de conexión superior de 25 mm², AWG 18/3
• Sección de conexión inferior de 25 mm², AWG 18/3
• Par de apriete de 2 Nm
• Sección de conductor recomendada de 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal: 415 V
• Tensión de aislamiento: 500 V
• Frecuencia nominal: 50/60 Hz
• Capacidad de salto nominal: 6000 A
• Tensión pico: 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial: 2 kV durante 1 minuto
• Grado de polución: 2

Características Mecánicas

• Vida eléctrica: 6000 operaciones
• Vida mecánica: 20000 ciclos
• Grado de protección: IP20
• Temperatura de referencia: 30 °C
• Temperatura de operación: de menos 5 a 40 °C
• Temperatura de almacenamiento: de menos 25 a 70 °C

Dimensiones

• 71,2 mm de ancho, 81,4 mm de alto y 79 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
