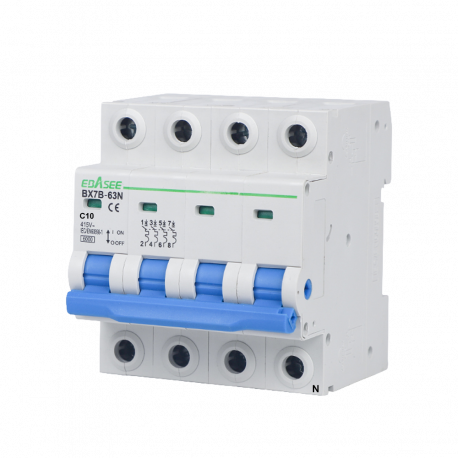

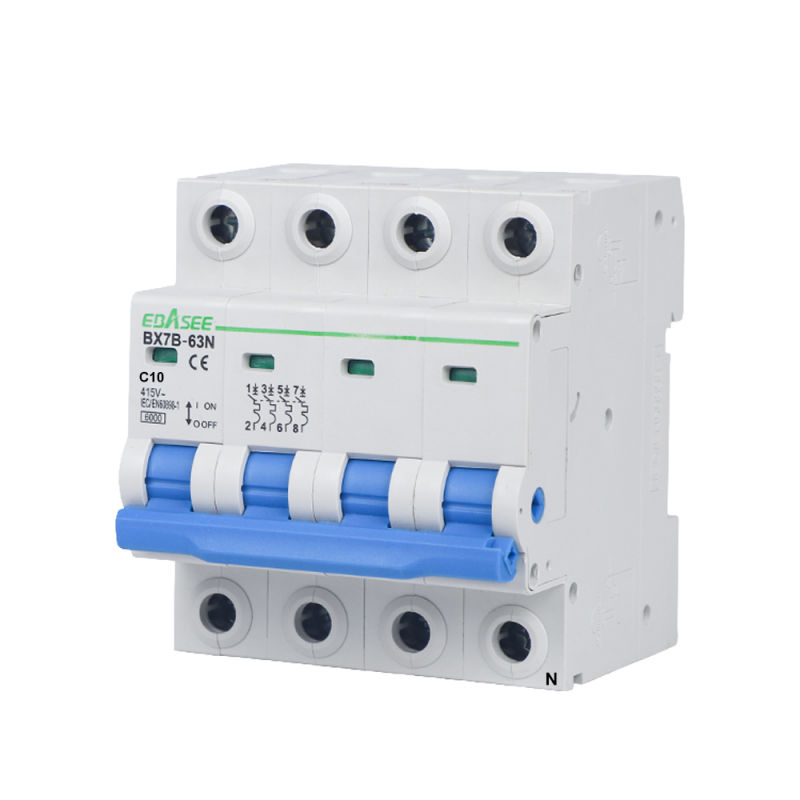

BX7B-63N-10A-3P+N

Detalles del Producto

Características Principales

• Gama Interruptor magnetotérmico BX7B
• Corriente nominal 10 A
• Número de polos 3+N polos, trifásico
• Tipo de curva C
• Aplicación Protección de circuitos frente a sobrecargas y cortocircuitos
• Instalación Carril DIN de 35 mm, EN 60175
• Norma IEC/EN 60898-1

Montaje y Conexión

• Montaje en carril DIN de 35 mm
• Terminales para cable o barra colectora tipo pin
• Conexión superior e inferior
• Sección de conexión superior de 25 mm², AWG 18/3
• Sección de conexión inferior de 25 mm², AWG 18/3
• Par de apriete de 2 Nm
• Sección de conductor recomendada de 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Corriente nominal de entrada de 10 A
• Tensión nominal de 415 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad de salto nominal de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto de 2 kV
• Grado de polución 2

Aplicaciones

• Cuadros eléctricos residenciales
• Instalaciones comerciales, terciarias e industriales
• Circuitos de iluminación
• Tomas de corriente
• Alimentación de equipos y distribución eléctrica general

Características Mecánicas y Ambientales

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Grado de protección IP20
• Temperatura de referencia de 30 °C
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Dimensiones

• Dimensiones de 71,2 mm de ancho, 81,4 mm de alto y 79 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
