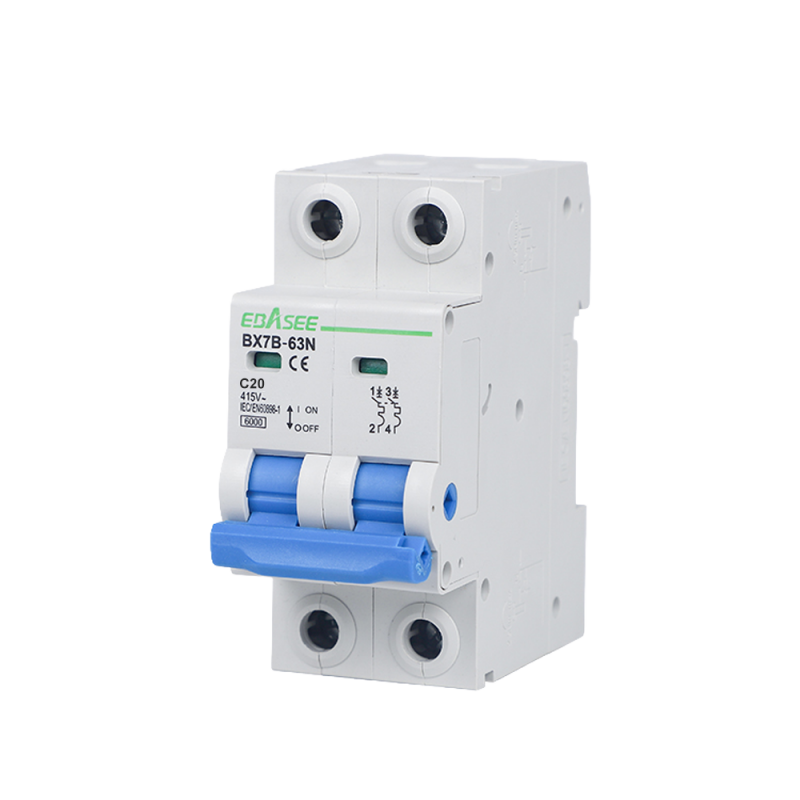

BX7B-63N-20A-2P

Detalles del Producto

Características Principales

• Gama, interruptor magnetotérmico
• Corriente nominal, 20 A
• Número de polos, 2P, monofásico
• Tipo de curva, C
• Montaje, carril DIN de 35 mm, EN 60175
• Grado de protección, IP20
• Normativa, IEC/EN 60898 1

Aplicaciones

• Protección de circuitos eléctricos frente a sobrecargas y cortocircuitos
• Instalaciones residenciales, comerciales e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general
• Diseño modular para integración en cuadros eléctricos junto a otros dispositivos de protección

Conexión y Montaje

• Tipo de terminal, cable o barra colectora tipo pin
• Conexión, superior o inferior
• Sección de conexión superior, 25 mm², AWG 18/3
• Sección de conexión inferior, 25 mm², AWG 18/3
• Torque, 2 Nm
• Sección de conductor recomendada, 2,5 mm², para corriente nominal de 13 a 20 A

Características Eléctricas

• Tensión nominal, 240 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial, 2 kV, durante 1 minuto
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 6000 operaciones
• Vida mecánica, 20000 ciclos
• Temperatura de referencia, 30 °C
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones y Contenido

• Dimensiones, 35,6 mm de ancho, 81,4 mm de alto, 79,0 mm de fondo
• Incluye 1 interruptor magnetotérmico
