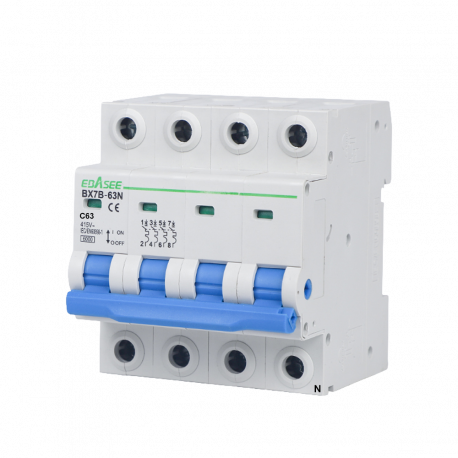

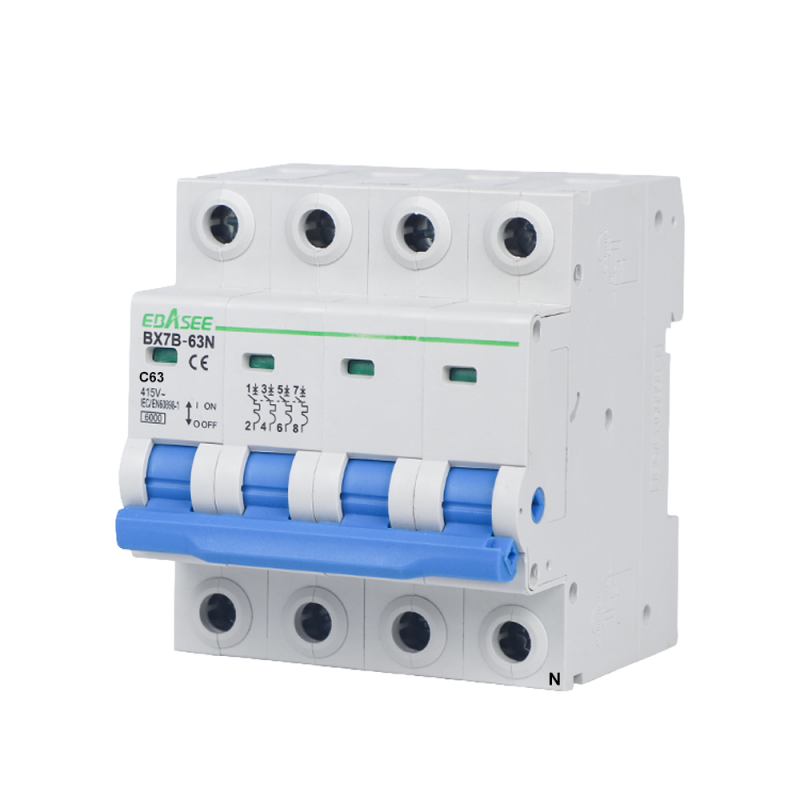

BX7B-63N-63A-3P+N

Detalles del Producto

Características Principales

• Gama: interruptor magnetotérmico BX7B
• Corriente nominal: 63 A
• Número de polos: 3+N, trifásico
• Curva de disparo: tipo C
• Normativa: IEC/EN 60898-1
• Grado de protección: IP20

Aplicaciones

• Protección frente a sobrecargas y cortocircuitos
• Instalaciones residenciales, comerciales, terciarias e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general
• Diseño modular para integración en cuadros eléctricos

Montaje y Conexiones

• Montaje: carril DIN de 35 mm, EN 60175
• Tipo de terminal: cable o barra colectora tipo pin
• Conexión: superior e inferior
• Sección de conexión superior: 25 mm², AWG 18/3
• Sección de conexión inferior: 25 mm², AWG 18/3
• Torque: 2 Nm
• Sección de conductor recomendada: 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal: 415 V
• Tensión de aislamiento: 500 V
• Frecuencia nominal: 50/60 Hz
• Capacidad de salto nominal: 6000 A
• Tensión pico: 6000 V
• Tensión de prueba dieléctrica: 2 kV a frecuencia industrial durante 1 minuto
• Grado de polución: 2

Características Mecánicas

• Vida eléctrica: 6000 operaciones
• Vida mecánica: 20000 ciclos
• Temperatura de referencia: 30 °C
• Temperatura de operación: de -5 a 40 °C
• Temperatura de almacenamiento: de -25 a 70 °C

Dimensiones

• Dimensiones: 71,2 mm de ancho, 81,4 mm de alto, 79,0 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
