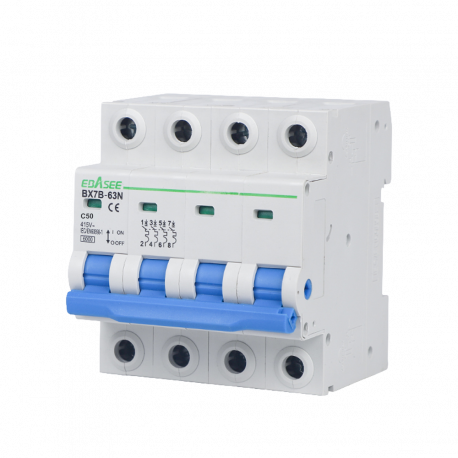

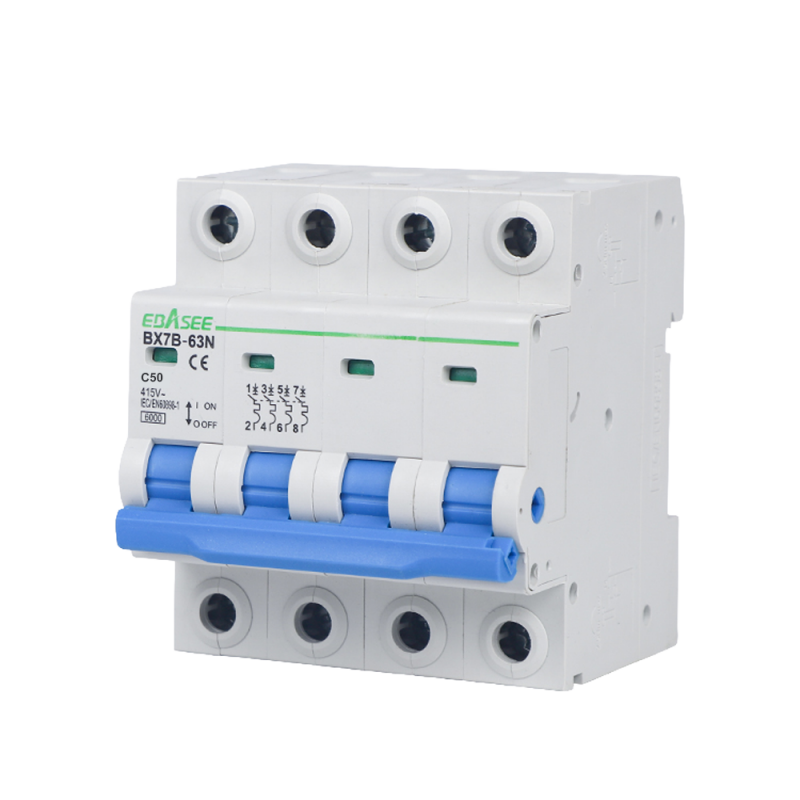

BX7B-63N-50A-4P

Detalles del Producto

Características Clave

• Gama interruptor magnetotérmico BX7B
• Corriente nominal 50 A
• Número de polos 4 polos, trifásico
• Curva de disparo tipo C
• Grado de protección IP20
• Norma IEC/EN 60898-1

Aplicaciones

• Protección de circuitos eléctricos frente a sobrecargas y cortocircuitos
• Instalaciones de distribución, iluminación y alimentación
• Cuadros residenciales, comerciales, terciarios e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general

Montaje y Conexión

• Montaje en carril DIN de 35 mm, EN 60175
• Terminal para cable o barra colectora tipo pin
• Conexión superior o inferior
• Sección de conexión superior de 25 mm², AWG 18/3
• Sección de conexión inferior de 25 mm², AWG 18/3
• Par de apriete de 2 Nm
• Sección de conductor recomendada de 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal de 415 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad de salto nominal de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto de 2 kV
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Temperatura de referencia de 30 ºC
• Temperatura de operación de menos 5 a 40 ºC
• Temperatura de almacenamiento de menos 25 a 70 ºC

Dimensiones

• Dimensiones de 71,2 mm de ancho, 81,4 mm de alto y 79,0 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
