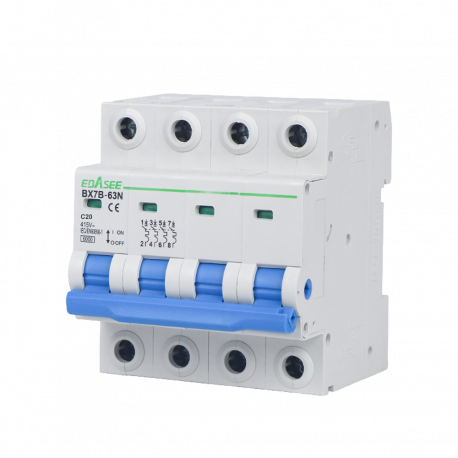

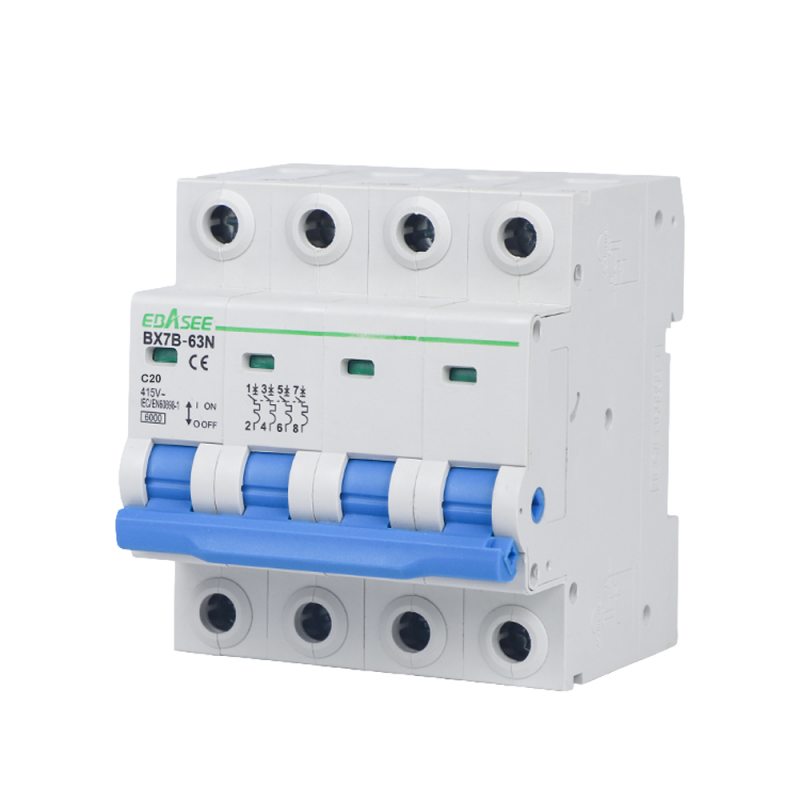

BX7B-63N-20A-4P

Detalles del Producto

Descripción

• Interruptor magnetotérmico de la serie BX7B para la protección de circuitos eléctricos frente a sobrecargas y cortocircuitos
• Adecuado para instalaciones de distribución, circuitos de iluminación y alimentación
• Indicado para cuadros residenciales, instalaciones comerciales, terciarias e industriales
• Compatible con circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general

Características Eléctricas

• Corriente nominal: 20 A
• Número de polos: 4P, trifásico
• Tipo de curva: C
• Tensión nominal: 415 V
• Tensión de aislamiento: 500 V
• Frecuencia nominal: 50/60 Hz
• Capacidad de salto nominal: 6000 A
• Tensión pico: 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial: 2 kV durante 1 minuto
• Grado de polución: 2

Montaje y Conexión

• Montaje: carril DIN de 35 mm, EN 60175
• Tipo de terminal: cable o barra colectora tipo pin
• Conexión: superior o inferior
• Sección de conexión superior: 25 mm², AWG 18/3
• Sección de conexión inferior: 25 mm², AWG 18/3
• Torque: 2 Nm
• Sección de conductor recomendada: 6 mm², para corriente nominal de 25 a 32 A

Características Mecánicas

• Vida eléctrica: 6000 operaciones
• Vida mecánica: 20000 ciclos
• Grado de protección: IP20
• Temperatura de referencia: 30 °C
• Temperatura de operación: de -5 a 40 °C
• Temperatura de almacenamiento: de -25 a 70 °C

Dimensiones y Normativa

• Dimensiones: 71,2 mm de ancho, 81,4 mm de alto, 79,0 mm de fondo
• Cumple la norma IEC/EN 60898-1

Contenido

• 1 interruptor magnetotérmico
