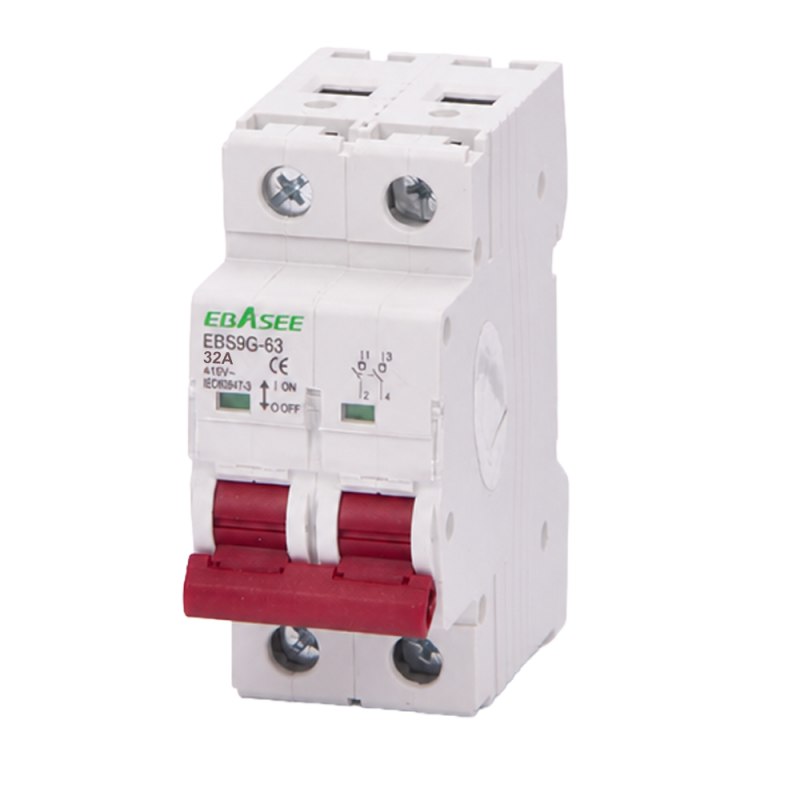

EBS9G-2P-32A

Detalles del Producto

Descripción

• Interruptor seccionador y aislador manual para funciones de aislamiento y maniobra en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales de funcionamiento
• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación y aplicaciones que requieran aislamiento y corte independiente de las protecciones contra sobreintensidades

Características Principales

• Gama, seccionador y aislador manual
• Funciones, aislamiento y maniobra manual
• Corriente nominal, 32 A
• Número de polos, 2 polos para instalaciones monofásicas
• Montaje, carril DIN de 35 mm, EN 60175
• Grado de protección, IP20
• Normativa, IEC/EN 60947-3

Características Eléctricas

• Tensión nominal, 240 V
• Frecuencia nominal, 50/60 Hz
• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA durante 1 s
• Tensión dieléctrica de test, 2 kV durante 1 minuto
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Temperatura de operación, de menos 5 a 40 °C

Instalación y Dimensiones

• Sección de cable, 25 mm²
• Dimensiones, 36 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Contenido

• 1 seccionador y aislador manual
