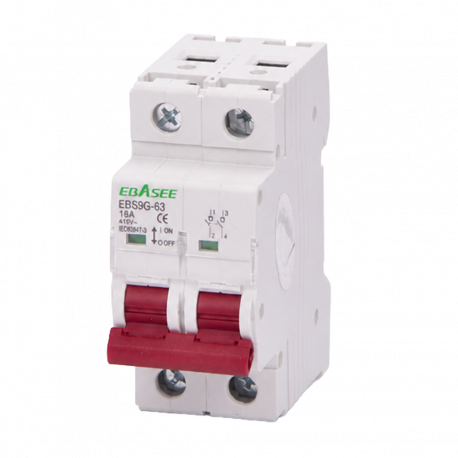

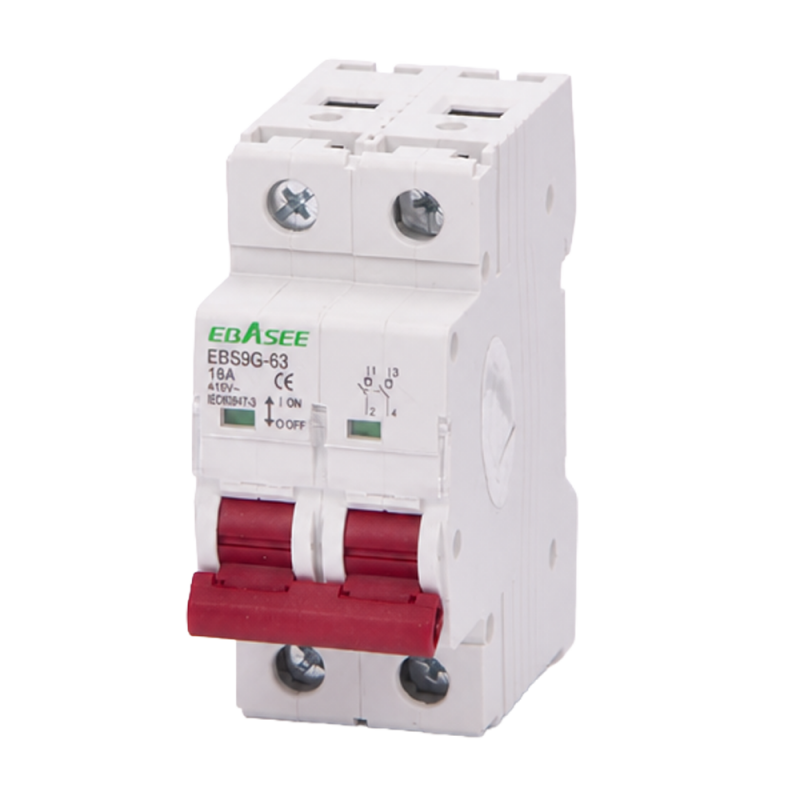

EBS9G-2P-16A

Detalles del Producto

Descripción General

• Interruptor seccionador aislador manual de la serie EBS9G
• Diseñado para funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales

Aplicaciones

• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación
• Permite incorporar un elemento de aislamiento y corte independiente de las protecciones contra sobreintensidades

Características Principales

• Corriente nominal, 16 A
• Número de polos, 2 polos para instalaciones monofásicas
• Tensión nominal, 240 V
• Frecuencia nominal, 50 y 60 Hz
• Grado de protección, IP20
• Norma aplicable, IEC/EN 60947 3

Montaje y Conexión

• Montaje, carril DIN de 35 mm, EN 60175
• Sección de cable, 25 mm²

Características Eléctricas

• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA durante 1 s
• Tensión dieléctrica de prueba, 2 kV durante 1 min
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4.000 operaciones
• Vida mecánica, 10.000 ciclos
• Temperatura de operación, de -5 a 40 °C

Dimensiones

• Dimensiones, 36 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Contenido

• 1 seccionador aislador manual
