EBS9G-2P-25A

Detalles del Producto

Descripción

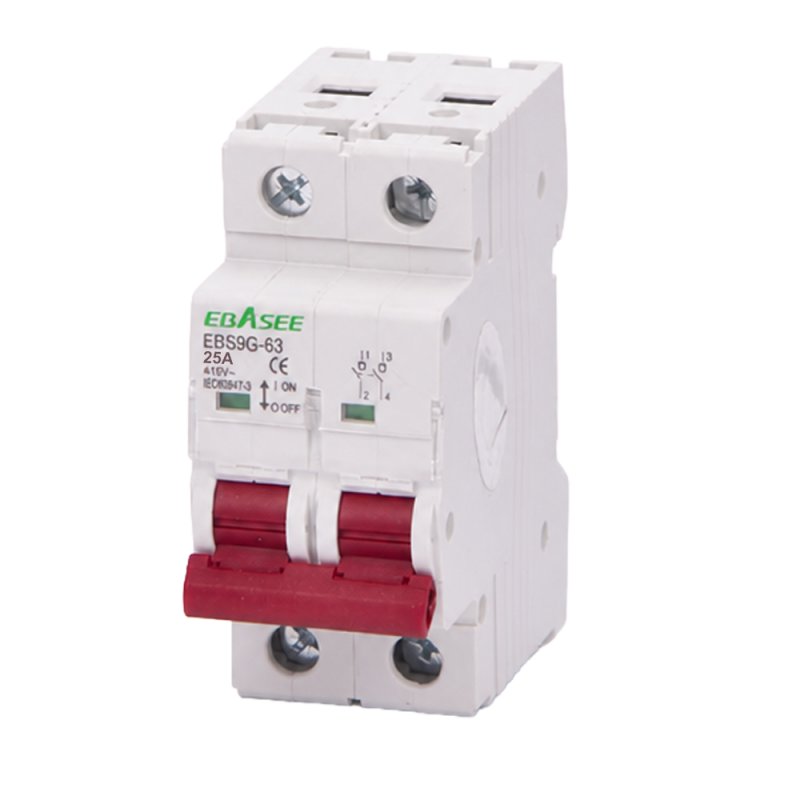

• Interruptor seccionador aislador manual de la serie EBS9G
• Diseñado para funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Proporciona un punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra bajo condiciones normales para control y seccionamiento de la instalación

Aplicaciones

• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación
• Permite incorporar un elemento independiente de aislamiento y corte, separado de las protecciones contra sobreintensidades

Características Generales

• Gama Seccionador aislador manual
• Función Aislamiento y maniobra manual
• Montaje Carril DIN de 35 mm, EN 60175
• Número de polos 2 polos, monofásico
• Corriente nominal 25 A
• Grado de protección IP20
• Normativa IEC/EN 60947 3

Características Eléctricas

• Tensión nominal 240 V
• Frecuencia nominal 50/60 Hz
• Tensión asignada de impulso 4000 V
• Corriente nominal de duración admisible 1 kA durante 1 s
• Tensión dieléctrica de test 2 kV durante 1 minuto
• Tensión de aislamiento 500 V
• Grado de polución 2

Características Mecánicas

• Vida eléctrica 4000 operaciones
• Vida mecánica 10000 ciclos
• Temperatura de operación de menos 5 a 40 °C

Instalación y Dimensiones

• Sección de cable 25 mm²
• Dimensiones 36 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Contenido

• 1 seccionador aislador manual
