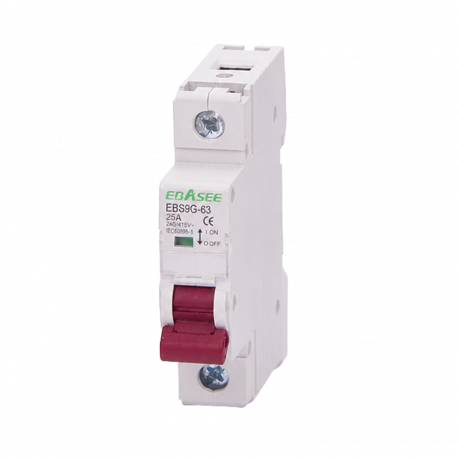

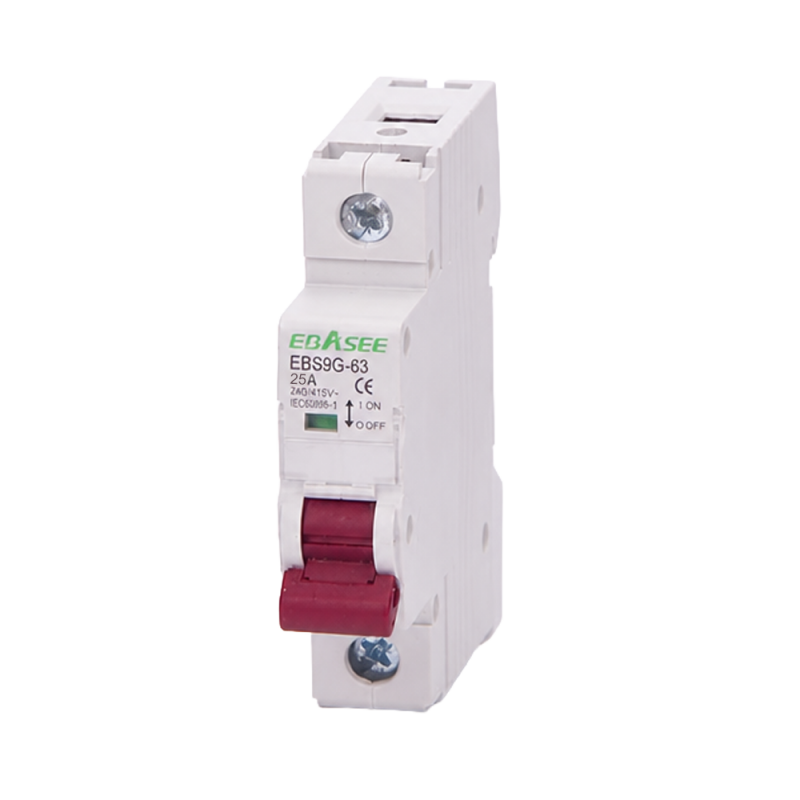

EBS9G-1P-25A

Detalles del Producto

Descripción General

• Interruptor seccionador aislador manual de la serie EBS9G
• Diseñado para realizar funciones de aislamiento y maniobra manual en circuitos de corriente alterna
• Formato modular para integración en cuadros eléctricos
• Proporciona un punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Capacidad de maniobra en condiciones normales de funcionamiento

Aplicaciones

• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación
• Permite incorporar un elemento de aislamiento y corte independiente de las protecciones contra sobreintensidades

Montaje y Dimensiones

• Montaje, carril DIN de 35 mm, conforme con EN 60175
• Sección de cable, 25 mm²
• Dimensiones, 18 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Características Eléctricas

• Número de polos, 1P, monofásico
• Corriente nominal, 25 A
• Tensión nominal, 240 V
• Frecuencia nominal, 50 Hz y 60 Hz
• Tensión asignada de impulso, 4000 V
• Corriente nominal de duración admisible, 1 kA durante 1 segundo
• Tensión dieléctrica de test, 2 kV durante 1 minuto
• Tensión de aislamiento, 500 V
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 4000 operaciones
• Vida mecánica, 10000 ciclos
• Grado de protección, IP20
• Temperatura de operación, de menos 5 a 40 °C

Normativa

• Cumple con la norma IEC EN 60947 3

Contenido

• 1 seccionador aislador manual
