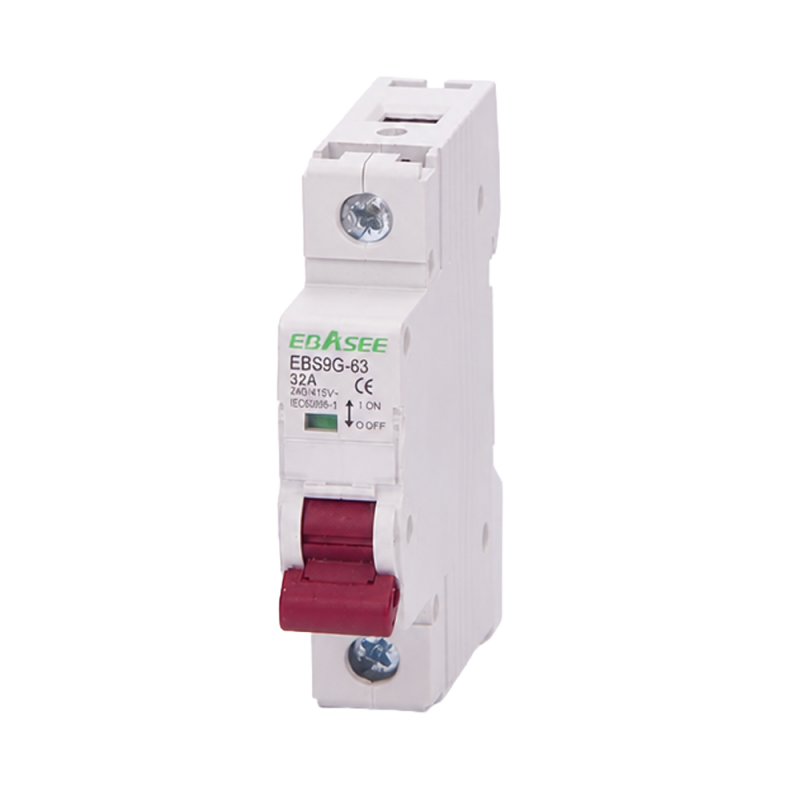

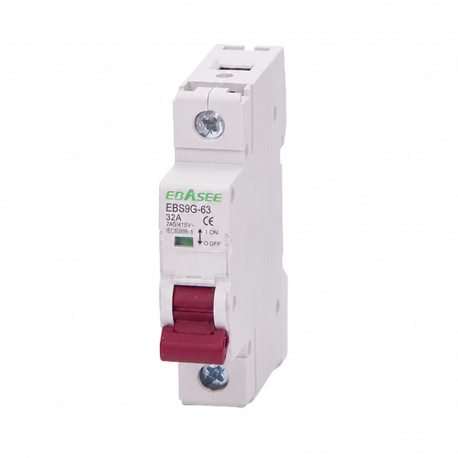

EBS9G-1P-32A

Detalles del Producto

Funciones de Aislamiento y Maniobra

• Interruptor seccionador y aislador manual
• Diseñado para aislamiento y maniobra manual en circuitos de corriente alterna
• Capacidad de maniobra en condiciones normales de funcionamiento
• Punto de corte definido para operaciones de mantenimiento, intervención y aislamiento de circuitos
• Elemento de aislamiento y corte independiente de las protecciones contra sobreintensidades

Aplicaciones

• Indicado para cuadros de distribución residenciales, comerciales e industriales
• Adecuado para circuitos de alimentación
• Formato modular para integración en cuadros eléctricos

Montaje y Dimensiones

• Montaje: carril DIN de 35 mm, conforme a EN 60175
• Sección de cable: 25 mm²
• Dimensiones: 18 mm de ancho, 81 mm de alto, 78,5 mm de fondo

Características Eléctricas

• Número de polos: 1P, monofásico
• Corriente nominal: 32 A
• Tensión nominal: 240 V
• Frecuencia nominal: 50 Hz y 60 Hz
• Tensión asignada de impulso: 4000 V
• Corriente nominal de duración admisible: 1 kA durante 1 s
• Tensión dieléctrica de test: 2 kV durante 1 minuto
• Tensión de aislamiento: 500 V
• Grado de polución: 2

Características Mecánicas y Protección

• Vida eléctrica: 4000 operaciones
• Vida mecánica: 10000 ciclos
• Grado de protección: IP20
• Temperatura de operación: de -5 a 40 °C
• Cumple la norma IEC EN 60947 3

Contenido Incluido

• 1 seccionador y aislador manual
