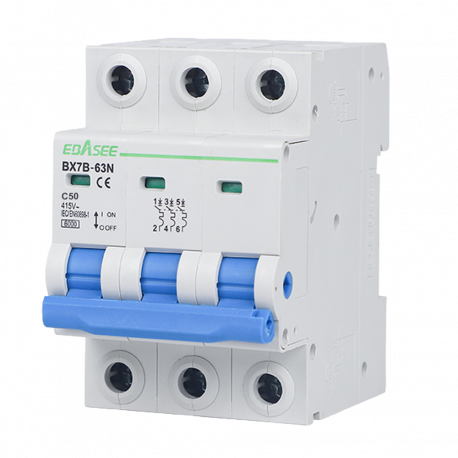

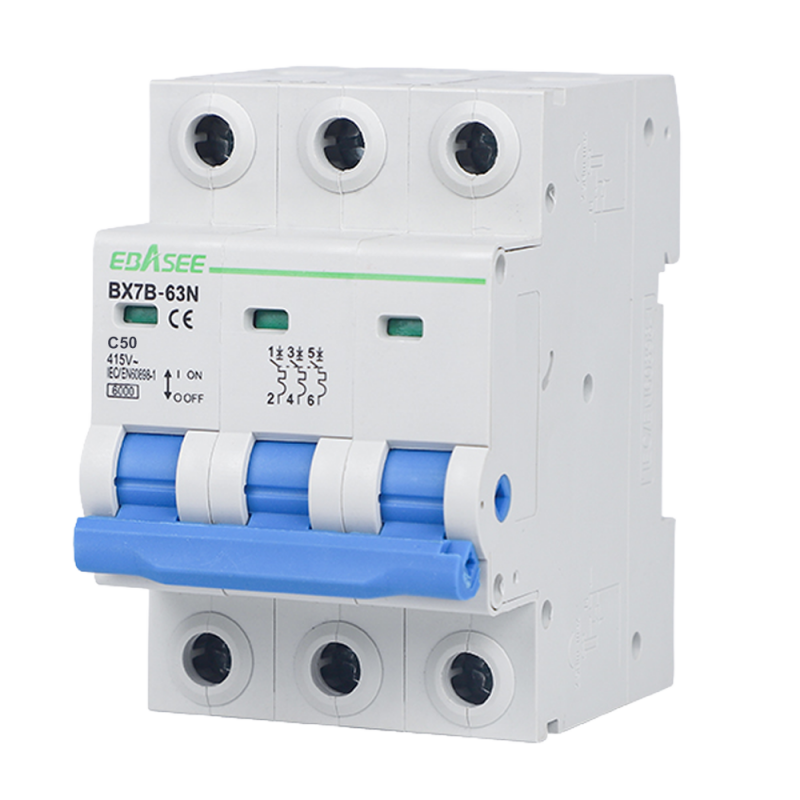

BX7B-63N-50A-3P

Detalles del Producto

Características Principales

• Gama, interruptor magnetotérmico BX7B
• Corriente nominal, 50 A
• Número de polos, 3P, trifásico
• Curva de disparo, tipo C
• Normativa, IEC/EN 60898-1
• Aplicaciones, instalaciones residenciales, comerciales e industriales ligeras

Montaje y Conexiones

• Montaje en carril DIN de 35 mm, conforme a EN 60175
• Terminales para cable y barra colectora tipo pin
• Conexión superior o inferior
• Sección de conexión superior, 25 mm², AWG 18/3
• Sección de conexión inferior, 25 mm², AWG 18/3
• Par de apriete, 2 Nm
• Sección de conductor recomendada, 10 mm², para corriente nominal de 32 a 50 A

Características Eléctricas

• Tensión nominal, 415 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de corte nominal, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2 kV
• Grado de polución, 2

Características Mecánicas

• Vida eléctrica, 6000 operaciones
• Vida mecánica, 20000 ciclos
• Grado de protección, IP20
• Temperatura de referencia, 30 °C
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 53,4 mm de ancho, 81,4 mm de alto, 79 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
