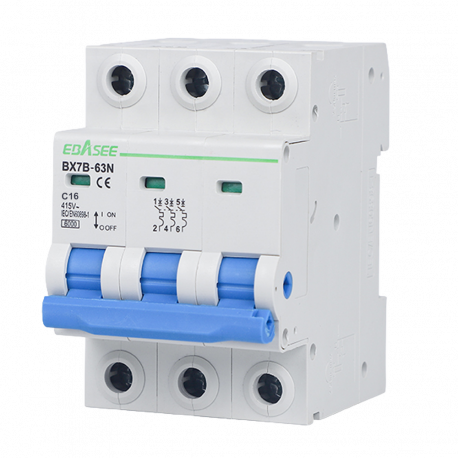

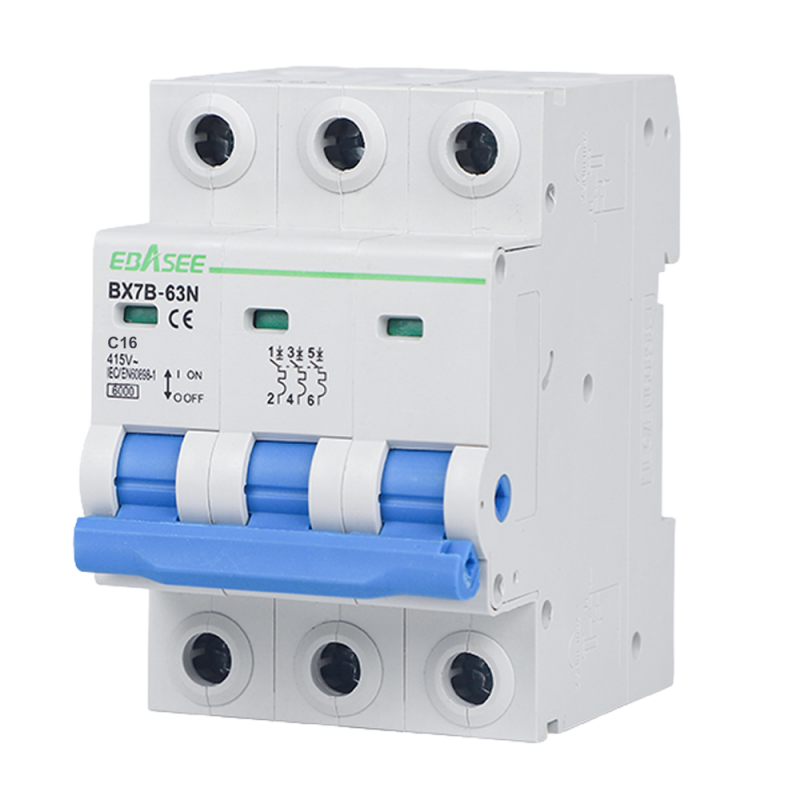

BX7B-63N-16A-3P

Detalles del Producto

Características Principales

• Gama: Interruptor magnetotérmico BX7B
• Corriente nominal: 16 A
• Número de polos: 3 polos, trifásico
• Curva de disparo: Tipo C
• Protección: Frente a sobrecargas y cortocircuitos
• Normativa: IEC/EN 60898 1

Montaje y Conexión

• Montaje en carril DIN de 35 mm, conforme a EN 60175
• Terminal para cable o barra colectora tipo pin
• Conexión superior o inferior
• Sección de conexión superior e inferior de 25 mm², AWG 18/3
• Par de apriete de 2 Nm
• Sección de conductor recomendada de 2,5 mm², para corriente nominal de 13 a 20 A

Características Eléctricas

• Tensión nominal de 415 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad nominal de interrupción de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial de 2 kV, durante 1 minuto
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Grado de protección IP20
• Temperatura de referencia de 30 °C
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Dimensiones

• Dimensiones de 53,4 mm de ancho, 81,4 mm de alto y 79,0 mm de fondo

Contenido

• 1 interruptor magnetotérmico
