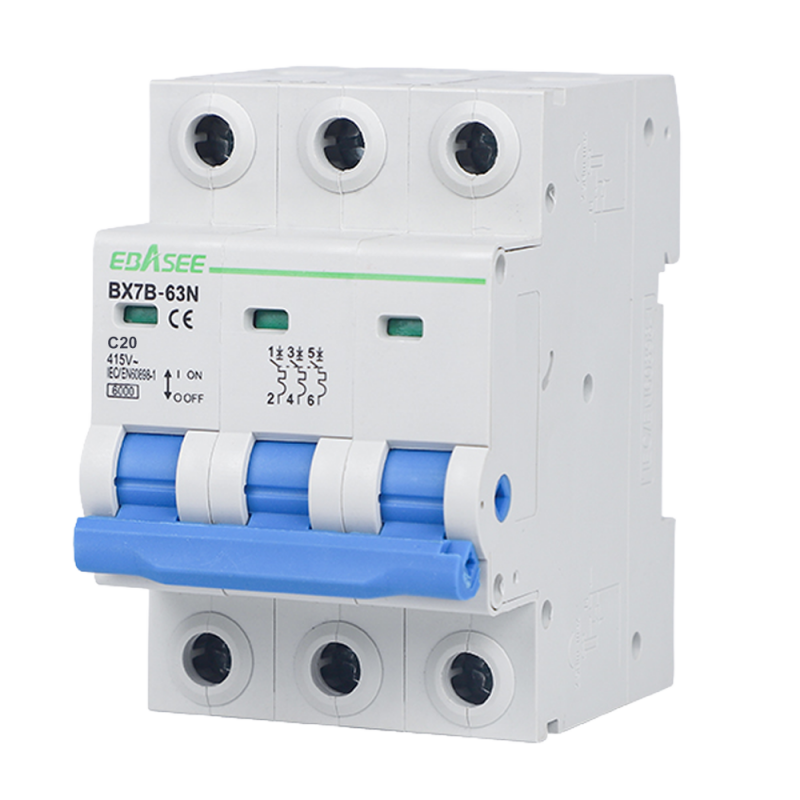

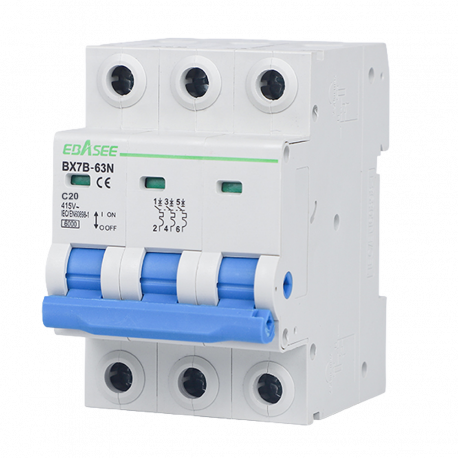

BX7B-63N-20A-3P

Detalles del Producto

Características Principales

• Gama Interruptor magnetotérmico BX7B
• Corriente nominal 20 A
• Número de polos 3 polos, trifásico
• Curva de disparo Tipo C
• Normativa IEC/EN 60898-1
• Grado de protección IP20

Aplicaciones e Instalación

• Protección de instalaciones eléctricas de baja tensión frente a sobrecargas y cortocircuitos
• Uso en cuadros de distribución eléctrica de viviendas, oficinas, locales comerciales e instalaciones industriales ligeras
• Montaje en carril DIN de 35 mm, conforme a EN 60175
• Conexión superior e inferior
• Terminales para cable y barra colectora tipo pin

Conexiones y Dimensiones

• Sección de conexión superior e inferior, 25 mm², AWG 18/3
• Sección de conductor recomendada, 2,5 mm² para corriente nominal de 13 a 20 A
• Par de apriete, 2 Nm
• Dimensiones, 53,4 mm de ancho, 81,4 mm de alto, 79 mm de fondo

Características Eléctricas

• Tensión nominal, 415 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de corte nominal, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto, 2 kV
• Grado de polución, 2

Características Mecánicas y Ambientales

• Vida eléctrica, 6000 operaciones
• Vida mecánica, 20000 ciclos
• Temperatura de referencia, 30 °C
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Contenido

• 1 interruptor magnetotérmico
