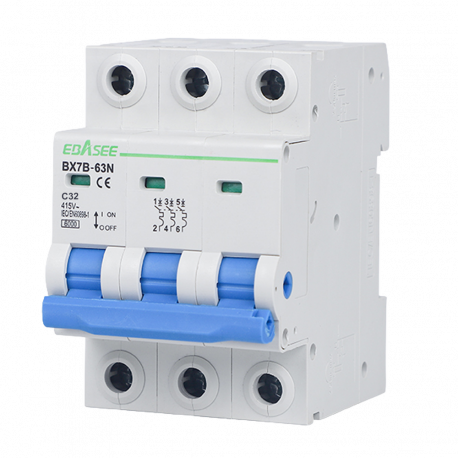

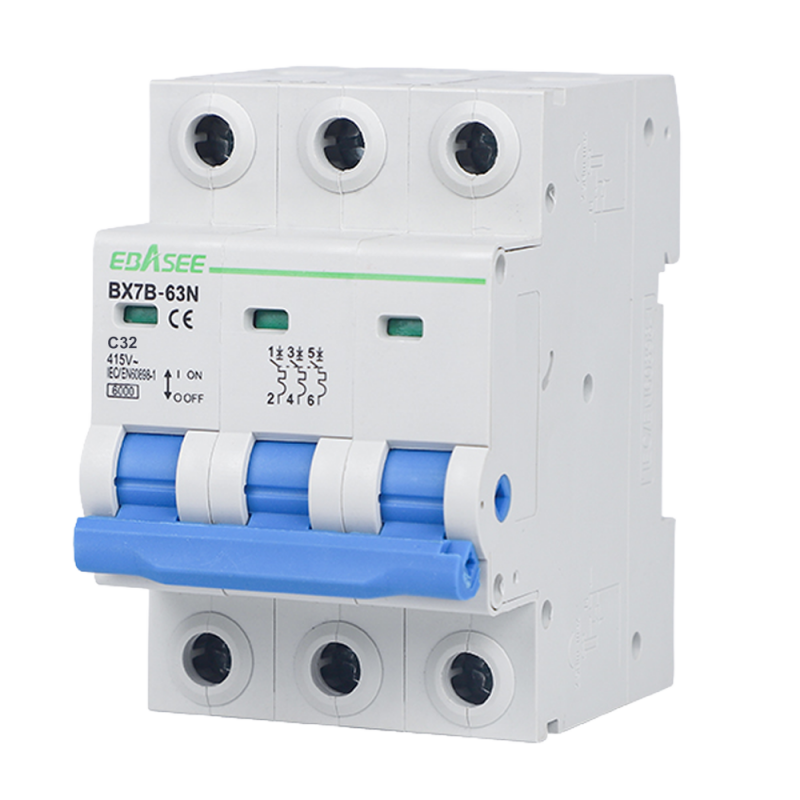

BX7B-63N-32A-3P

Detalles del Producto

Características Principales

• Gama Interruptor magnetotérmico BX7B
• Corriente nominal 32 A
• Número de polos 3P, trifásico
• Curva de disparo tipo C
• Normativa IEC/EN 60898 1
• Protección contra sobrecargas y cortocircuitos

Montaje y Conexiones

• Montaje en carril DIN de 35 mm, conforme con EN 60175
• Terminales para cable o barra colectora tipo pin
• Conexión superior o inferior
• Sección de conexión superior de 25 mm², AWG 18/3
• Sección de conexión inferior de 25 mm², AWG 18/3
• Par de apriete de 2 Nm
• Sección de conductor recomendada de 6 mm², para corriente nominal de 25 a 32 A

Características Eléctricas

• Tensión nominal de 415 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad de corte nominal de 6000 A
• Tensión de pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto de 2 kV
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Grado de protección IP20
• Temperatura de referencia de 30 °C
• Temperatura de funcionamiento de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Dimensiones

• Dimensiones de 53,4 mm de ancho, 81,4 mm de alto, 79 mm de fondo

Contenido

• 1 interruptor magnetotérmico
