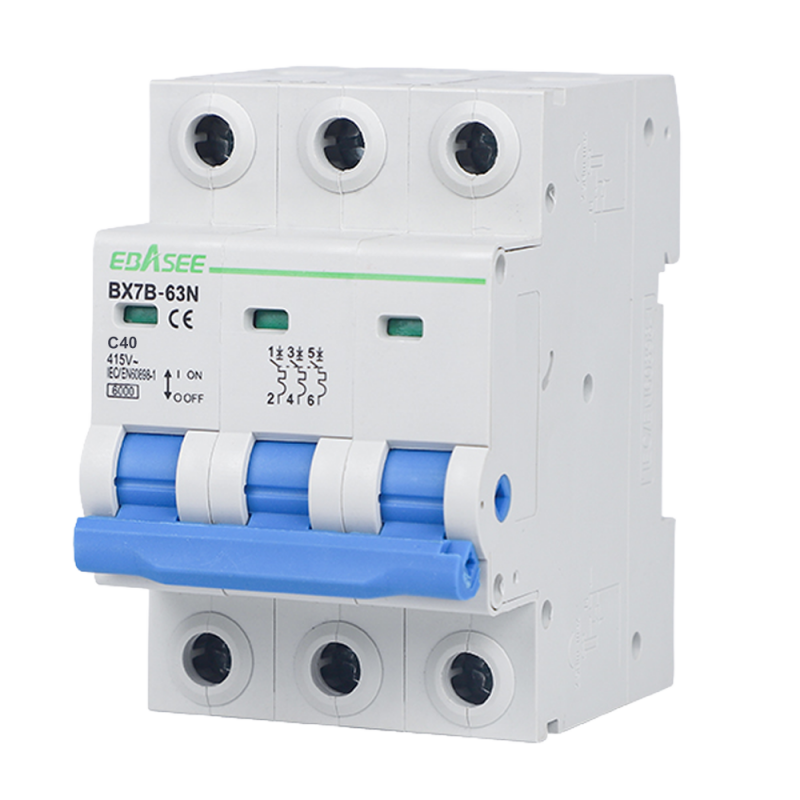

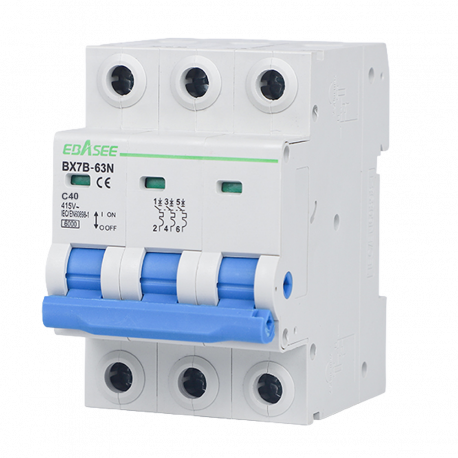

BX7B-63N-40A-3P

Detalles del Producto

Características Principales

• Gama, interruptor magnetotérmico
• Corriente nominal, 40 A
• Número de polos, 3P, trifásico
• Curva de disparo, tipo C
• Aplicación, protección contra sobrecargas y cortocircuitos en instalaciones eléctricas de baja tensión
• Norma, IEC/EN 60898-1

Montaje y Conexiones

• Montaje, carril DIN de 35 mm, EN 60175
• Tipo de terminal, cable o barra colectora tipo pin
• Conexión, superior o inferior
• Sección de conexión superior, 25 mm², AWG 18/3
• Sección de conexión inferior, 25 mm², AWG 18/3
• Par de apriete, 2 Nm
• Sección de conductor recomendada, 10 mm², para corriente nominal de 32 a 50 A

Características Eléctricas

• Tensión nominal, 415 V
• Tensión de aislamiento, 500 V
• Frecuencia nominal, 50/60 Hz
• Capacidad de salto nominal, 6000 A
• Tensión pico, 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial, 2 kV durante 1 minuto
• Grado de polución, 2

Características Mecánicas y Ambientales

• Vida eléctrica, 6000 operaciones
• Vida mecánica, 20000 ciclos
• Grado de protección, IP20
• Temperatura de referencia, 30 °C
• Temperatura de operación, de menos 5 a 40 °C
• Temperatura de almacenamiento, de menos 25 a 70 °C

Dimensiones

• Dimensiones, 53,4 mm de ancho, 81,4 mm de alto, 79 mm de fondo

Contenido

• 1 interruptor magnetotérmico
