Detalles del Producto

Características Clave

• Marca: Alarmtech
• Serie: MC 700
• Tipo de producto: contacto magnético de superficie
• Contacto: NC
• Aplicación: protección de puertas y ventanas
• Montaje: en superficie

Especificaciones Eléctricas

• Contacto tipo form A, SPST
• Relé NC
• Tensión máxima de conmutación de 48 V DC/AC
• Corriente máxima de conmutación de 500 mA DC / pico AC
• Potencia máxima de contacto de 10 W

Distancias GAP

• GAP típico de cierre en eje Y de 37 mm en materiales no magnéticos
• GAP típico de apertura en eje Y de 44 mm en materiales no magnéticos
• GAP típico de cierre en eje X izquierdo de 15 mm en materiales no magnéticos
• GAP típico de apertura en eje X izquierdo de 16 mm en materiales no magnéticos
• GAP típico de cierre en eje X derecho de 16 mm en materiales no magnéticos
• GAP típico de apertura en eje X derecho de 17 mm en materiales no magnéticos
• GAP típico de cierre en eje Z de 46 mm en materiales no magnéticos
• GAP típico de apertura en eje Z de 52 mm en materiales no magnéticos

Cableado y Montaje

• Cable de 2 metros y 4 x 0,182 mm² con diámetro de 3,4 mm
• Entrada de cable en la parte inferior de la carcasa
• Configuración de montaje front-to-front o side-to-side
• Tapa para los agujeros de los tornillos
• Diseñado para instalación en espacios reducidos

Características Ambientales

• Clase ambiental IIIA según EN50130-5, 2011
• Temperatura operativa de -40 °C a +70 °C
• Humedad operativa máxima del 95 % RH
• Grado de protección IP67
• Grado de resistencia al impacto IK04

Características Físicas

• Carcasa de plástico ABS
• Dimensiones de la parte de contacto, 60,5 x 14 x 5 mm
• Dimensiones de la parte magnética, 60,5 x 14 x 5 mm
• Color blanco
• Peso de 0,025 kg

Contenido

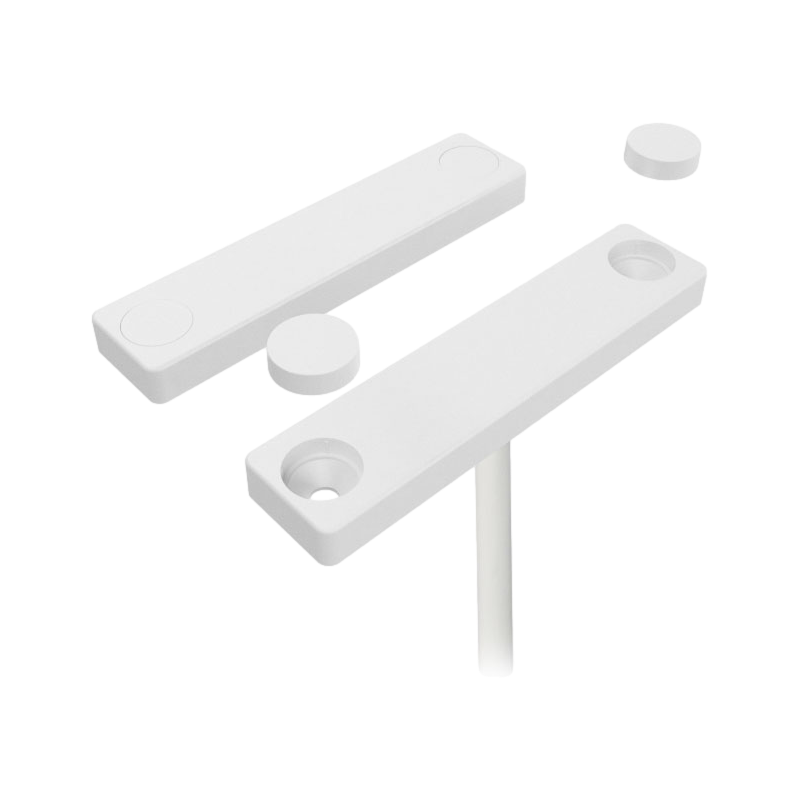

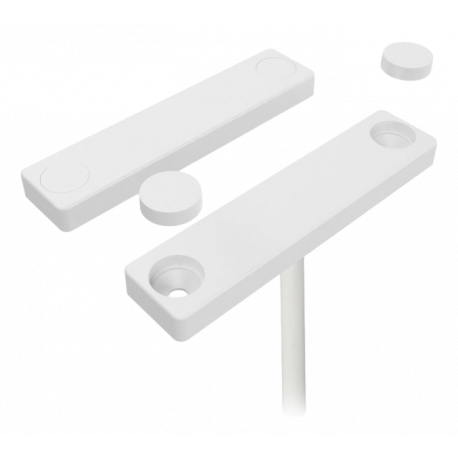

• Contacto magnético de superficie NC con cable de 2 metros, MC 740-PE
• Tornillos incluidos
• Cubierta de plástico

Certificaciones y Normativas

• Grado 2 según EN50131-2-6, 2008
• VdS EN-ST-000102 y G116504 clase B
• SBSC 9-216
• F&P 10.212-12857
• FG MKT-1000/09
• INCERT B-582-1003
• NF&A2P 2124030004A0

Dimensiones

• Largo de 6,0500 cm
• Ancho de 1,4000 cm
• Alto de 0,5000 cm
