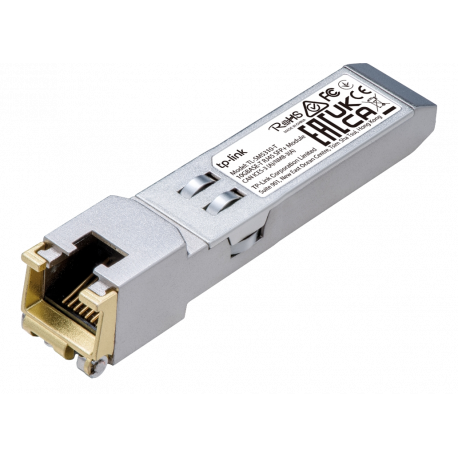

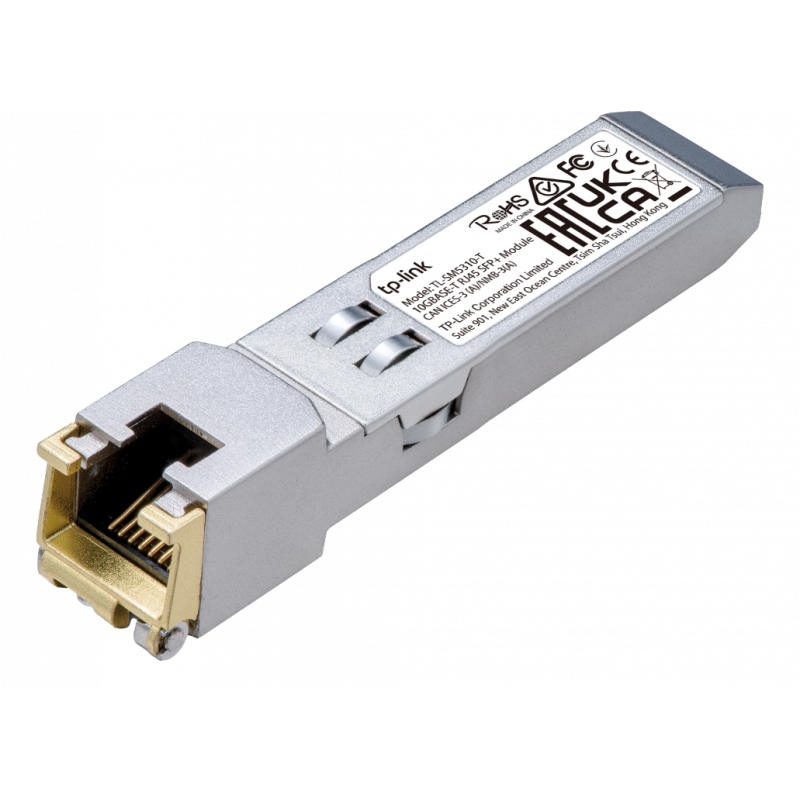

SM5310-T

Detalles del Producto

Características Clave

• Compatibilidad: IEEE Std 802.3, 802.3ab, 802.3bz, 802.3an, RoHS
• Soporte DDM: Temperatura y Voltaje
• Rango de temperatura operativa: de 0 a 70°C
• Distancia soporte: 100BASE-TX: UTP cat.5 o superior (máx. 100 metros), 10GBASE-T: UTP cat.6a o superior (máx. 30 metros), 1000BASE-T/2.5GBASE-T/5GBASE-T: UTP cat.5e o superior (máx. 100 metros)
• Diseño: Hot-Pluggable SFP+ Footprint, carcasa metálica

Conexiones y Asignación de Pines

• Transmitter Ground y Receiver Ground en múltiples pines
• Transmitter Disable y SDA Serial Data Signal
• Modulación de la señal a través de MOD_DEF (1, 2, 0)

Especificaciones Técnicas

• Tasa de datos: 10.3125 Gbps
• Temperatura de almacenamiento: -40°C a +85°C
• Corriente de suministro: Valor típico en condiciones normales
• Voltaje de entrada recomendado: de 3.2 a 3.4 V
• Consumo de potencia baja

Interfaz Eléctrica de Alta Velocidad

• Impedancia de salida Tx y entrada Rx: 100 Ohm
• Frecuencia de línea: 100 MHz
• Voltaje de salida Swing y de entrada Swing
