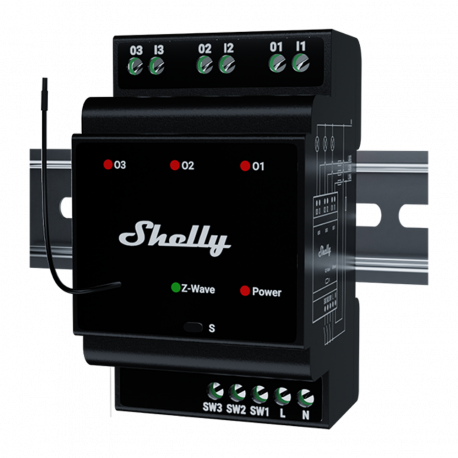

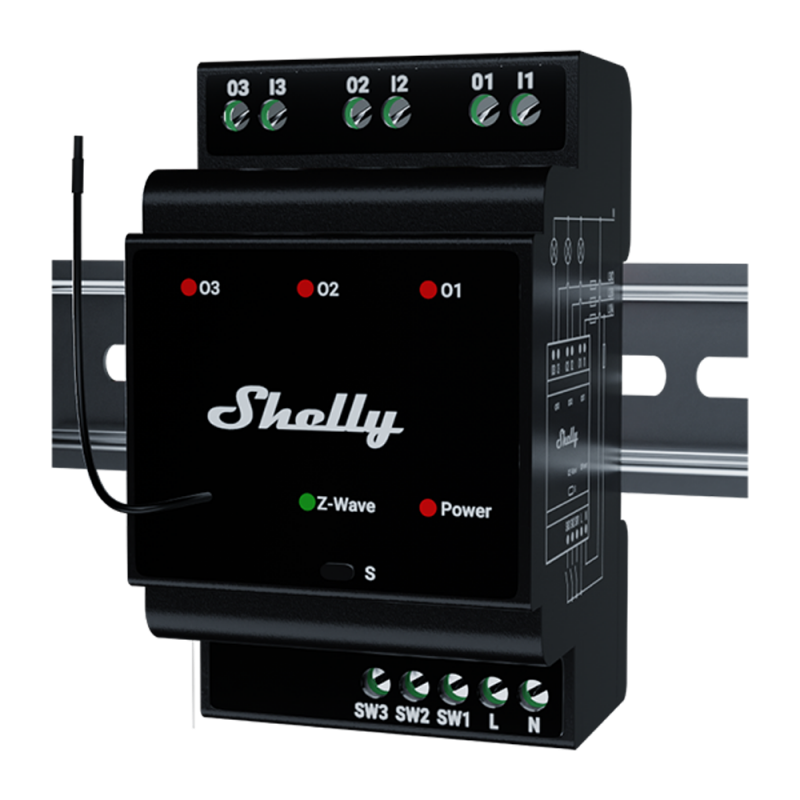

SH-WAVE-PRO-3-LR

Detalles del Producto

Características Clave

• Tipo de dispositivo, relé inteligente Z Wave de tres canales con contactos libres de potencial
• Relés, tres contactos secos configurables como normalmente abiertos o normalmente cerrados por canal
• Corriente máxima, 16 A por canal, 48 A en total
• Montaje, carril DIN dentro del cuadro eléctrico
• Carcasa, plástico ignífugo con clasificación V 0
• Medición de consumo, no dispone de medición de consumo

Aplicaciones e Instalación

• Aplicaciones residenciales, apartamentos, hoteles, pequeño comercio, oficinas, industria, edificios públicos y agricultura
• Control de circuitos de carga en una fase o en tres fases distintas, con 400 V entre fases
• Compatible con cargas resistivas, capacitivas e inductivas con filtro RC
• Tres entradas para pulsadores o interruptores, con modo desacoplado independiente para cada entrada
• Tipos de entrada configurables, pulsador, interruptor e interruptor con memoria de estado
• Separación recomendada de 10 mm alrededor del equipo con corrientes superiores a 5 A por canal

Alimentación y Conmutación

• Alimentación, de 110 a 240 V AC, 50/60 Hz
• Consumo propio, inferior a 0,3 W
• Conmutación en corriente alterna, hasta 240 V y 16 A por canal
• Conmutación en corriente continua, hasta 30 V y 16 A por canal
• Restauración configurable por canal tras un corte de suministro, en menos de 1 s
• Temporizadores de encendido y apagado automático por canal, de 1 a 32 535 s o ms

Comunicación Z Wave

• Plataforma Z Wave Serie 800, S800
• Topologías en malla Z Wave Plus y estrella Z Wave Long Range
• Frecuencia en malla de 868,4 MHz, con alcance de hasta 40 metros en interior
• Función de repetidor disponible en red de malla
• Frecuencia Z Wave Long Range de 864 MHz, con alcance de hasta 80 metros en interior y 1000 metros en exterior
• La función de repetidor no está disponible en modo Long Range
• Potencia máxima de RF inferior a 25 mW

Seguridad y Gestión

• Seguridad sin cifrar, S0, S2 no autenticada y S2 autenticada con AES 128
• Inclusión mediante SmartStart con código QR, botón de servicio S o pulsador conectado
• Siete grupos de asociación en el dispositivo raíz, hasta nueve nodos por grupo
• Actualización de firmware OTA, Over The Air
• Reinicio remoto mediante parámetro
• Notificaciones de sobrecalentamiento
• Requiere una pasarela Z Wave, Long Range requiere una pasarela compatible

Protección e Indicadores

• Protección térmica integrada, activa por encima de 80 °C durante más de 5 s
• Botón de servicio S para inclusión, exclusión y reinicio
• LED RGB de estado, LED de alimentación y LED por cada salida
• Par máximo de los bornes de 0,4 Nm
• Sección de conductor en conector verde de 0,5 a 2,5 mm²
• Longitud de pelado en conector verde de 6 a 7 mm

Condiciones de Funcionamiento

• Temperatura ambiente entre menos 20 °C y 40 °C
• Humedad de 30 % a 70 % HR
• Altitud máxima de 2000 metros

Dimensiones y Contenido

• Dimensiones, 96 × 53 × 59 mm, con tolerancia de 0,5 mm
• Peso, 150 g
• Incluye un Shelly Wave Pro 3 LR
• Incluye guía de instalación rápida y seguridad
• Incluye manual de instrucciones
