SH-WAVE-DIMMER-LR

Detalles del Producto

Descripción General

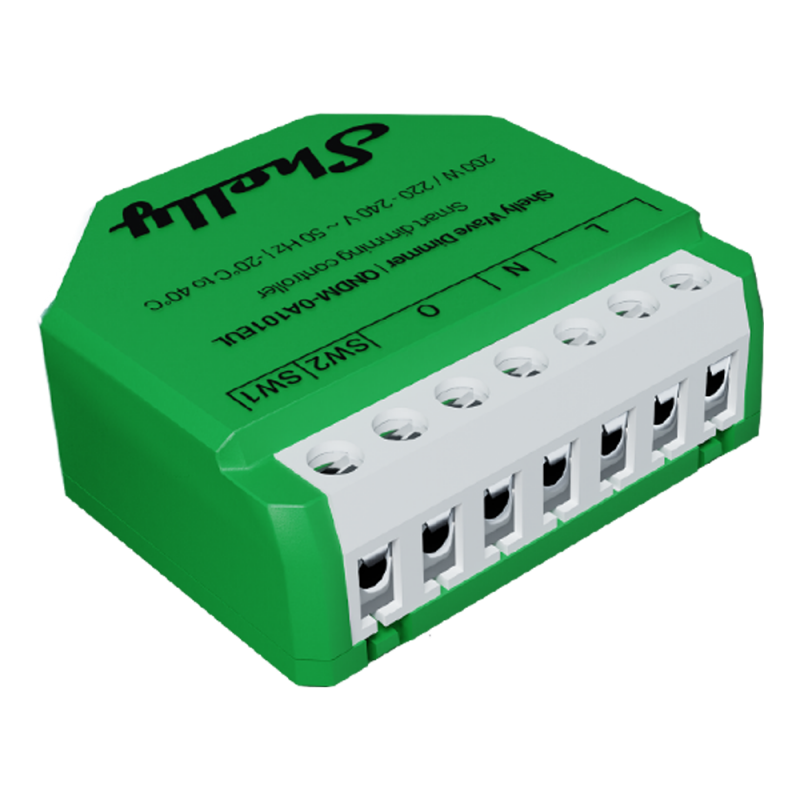

• Regulador de luz inteligente Z Wave de 1 canal
• Modelo Shelly Wave Dimmer EU LR, referencia QLDM 0A101EUL
• Permite regular la intensidad de iluminación con o sin cable neutro
• Instalación en caja de mecanismo o registro
• Uso exclusivo en interior
• Aplicaciones en viviendas, apartamentos, hoteles, hostelería, pequeño comercio y oficinas
• Carcasa de plástico en color verde lima

Regulación y Compatibilidad de Cargas

• Tipo de regulación corte de fase descendente
• Potencia máxima de salida hasta 200 W
• Lámparas LED regulables hasta 150 W
• Lámparas incandescentes hasta 200 W
• Lámparas halógenas hasta 200 W
• Transformadores ferromagnéticos hasta 200 VA
• Transformadores electrónicos regulables hasta 200 W
• Admite grupos de lámparas del mismo modelo y fabricante
• Calibración automática de carga desde la pasarela o mediante el botón de servicio S
• Carga mínima de 5 W sin neutro ni bypass, según el tipo de lámpara LED
• Bypass recomendado sin neutro con cargas inferiores a 5 W o ante parpadeos, no incluido

Control de Iluminación

• Compatible con uno o dos pulsadores, o con interruptores
• Modos de entrada con pulsador, interruptor y modo desacoplado
• Con un pulsador, pulsación corta para encendido y apagado, pulsación mantenida para regulación
• Con dos pulsadores, SW1 aumenta la intensidad y SW2 reduce la intensidad
• Pulsación doble para encendido al 100 %
• Escenas mediante pulsación simple, doble y mantenida, Central Scene
• Nivel mínimo de regulación configurable de 1 % a 98 %, valor predeterminado de 15 %
• Nivel máximo de regulación configurable de 2 % a 99 %
• Brillo mínimo al encender configurable de 2 % a 99 %
• Encendido y apagado suave configurables de 1 a 10 s
• Velocidad de regulación configurable de 5 % a 20 % por segundo
• Restauración configurable tras corte de suministro en menos de 1 s
• Temporizadores de encendido y apagado automático de 1 a 32 535 s o ms
• Indicador LED RGB regulable

Medición y Protecciones

• Medición de tensión, corriente, potencia y energía
• Conservación de los datos de energía en kWh ante cortes de suministro
• Sensor de temperatura interna
• Protección térmica por encima de 95 °C durante más de 5 s
• Protección por sobrecorriente por encima de 1,04 A durante más de 5 s
• Protección por sobretensión por encima de 278 V AC durante más de 5 s
• Notificaciones de sobrecalentamiento, sobrecorriente y sobretensión
• Protección externa recomendada mediante magnetotérmico de 10 A, curva B o C, 6 kA, clase 3

Conexiones y Alimentación

• Alimentación de 220 a 240 V AC, 50 Hz
• Consumo propio inferior a 0,3 W
• Cable neutro no necesario
• Dos entradas para pulsadores o interruptores, SW1 y SW2, neutro y dos conexiones L
• Dos bornes de salida O
• Par máximo de los bornes de 0,4 Nm
• Sección de conductor de 0,2 a 2,5 mm², rígido, flexible o con puntera
• Longitud de pelado de 6 a 7 mm

Comunicación Z Wave

• Chip Z Wave Serie 800, S800
• Topología en malla Z Wave Plus y topología en estrella Z Wave Long Range
• Frecuencia de 868,4 MHz en red Z Wave en malla
• Alcance de hasta 40 metros en interior mediante red Z Wave en malla
• Función de repetidor disponible en red Z Wave en malla
• Frecuencia Z Wave Long Range de 864 MHz
• Alcance Z Wave Long Range de hasta 80 metros en interior y hasta 1000 metros en exterior
• La función de repetidor no está disponible en Z Wave Long Range
• Potencia máxima de radiofrecuencia inferior a 25 mW
• Seguridad sin cifrado, S0, S2 no autenticada y S2 autenticada con AES 128
• Inclusión mediante SmartStart con código QR, botón S o pulsador conectado
• Hasta 9 nodos por grupo de asociación
• Actualización de firmware OTA, Over The Air
• Reinicio remoto mediante parámetro
• Compatible con pasarelas Z Wave certificadas, Z Wave Long Range requiere una pasarela compatible
• Requiere pasarela Z Wave, no incluida

Condiciones de Funcionamiento

• Temperatura ambiente de menos 20 °C a 40 °C
• Humedad de 30 % a 70 % HR
• Altitud máxima de 2000 metros

Dimensiones y Peso

• Dimensiones de 37 × 42 × 16 mm, con tolerancia de 0,5 mm
• Peso de 25 g

Contenido Incluido

• Shelly Wave Dimmer
• Guía de instalación rápida y seguridad
• Manual de instrucciones
