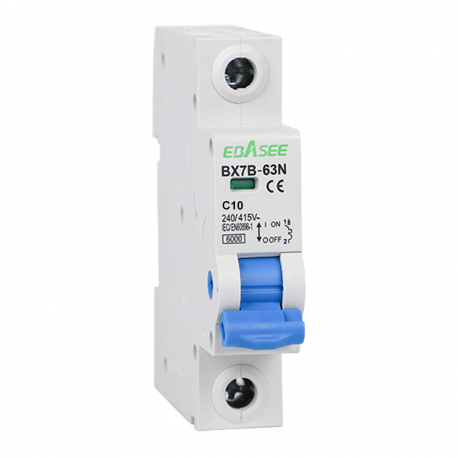

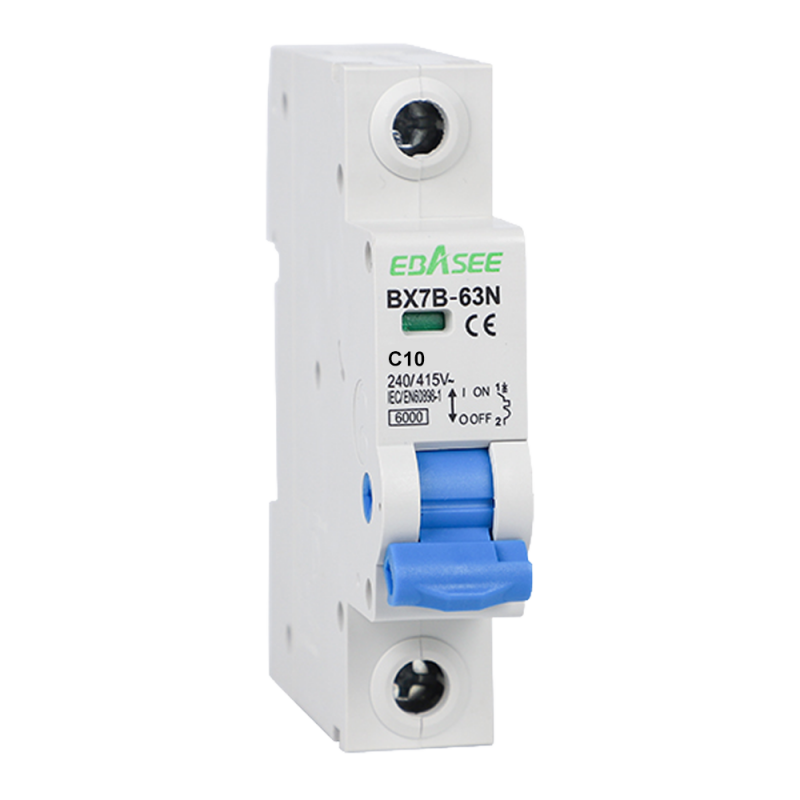

BX7B-63N-10A-1P

Detalles del Producto

Características Principales

• Gama, interruptor magnetotérmico BX7B
• Corriente nominal, 10A
• Número de polos, 1P, monofásico
• Curva de disparo, tipo C
• Aplicación, protección frente a sobrecargas y cortocircuitos
• Normativa, IEC/EN 60898-1

Instalación y Conexiones

• Montaje en carril DIN de 35 mm, según EN 60175
• Terminal para cable o barra colectora tipo pin
• Conexión superior e inferior
• Sección de conexión superior e inferior de 25 mm², AWG 18/3
• Torque de 2 Nm
• Sección de conductor recomendada de 1,5 mm², para corriente nominal de 6 a 13A

Características Eléctricas

• Tensión nominal de 240V
• Tensión de aislamiento de 500V
• Frecuencia nominal de 50/60 Hz
• Capacidad de salto nominal de 6000A
• Tensión pico de 6000V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto de 2 kV
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Grado de protección IP20
• Temperatura de referencia de 30 °C
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Aplicaciones

• Cuadros residenciales, comerciales, terciarios e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general

Dimensiones y Contenido

• Dimensiones de 17,8 mm de ancho, 81,4 mm de alto y 79 mm de fondo
• Incluye 1 interruptor magnetotérmico
