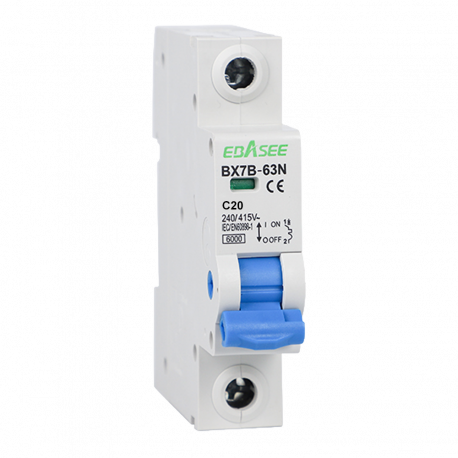

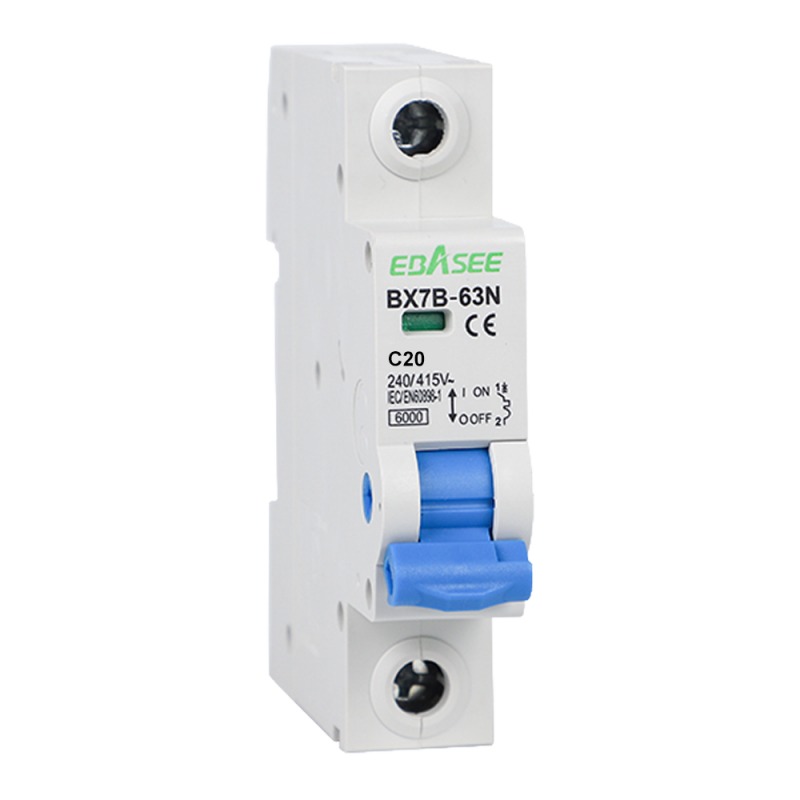

BX7B-63N-20A-1P

Detalles del Producto

Características Clave

• Gama: interruptor magnetotérmico BX7B
• Corriente nominal: 20 A
• Número de polos: 1 polo, monofásico
• Curva de disparo: tipo C
• Grado de protección: IP20
• Normativa: IEC/EN 60898-1

Instalación y Conexiones

• Montaje en carril DIN de 35 mm, EN 60175
• Terminal para cable o barra colectora de tipo pin
• Conexión superior e inferior
• Sección de conexión superior de 25 mm², AWG 18/3
• Sección de conexión inferior de 25 mm², AWG 18/3
• Par de apriete de 2 Nm
• Sección de conductor recomendada de 2,5 mm², para corriente nominal de 13 a 20 A

Características Eléctricas

• Tensión nominal de 240 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad de salto nominal de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial de 2 kV durante 1 minuto
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 6000 operaciones
• Vida mecánica de 20000 ciclos
• Temperatura de referencia de 30 °C
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Aplicaciones

• Instalaciones residenciales, comerciales, terciarias e industriales
• Circuitos de iluminación, tomas de corriente, alimentación de equipos y distribución eléctrica general

Dimensiones

• 17,8 mm de ancho, 81,4 mm de alto, 79 mm de fondo

Contenido Incluido

• 1 interruptor magnetotérmico
