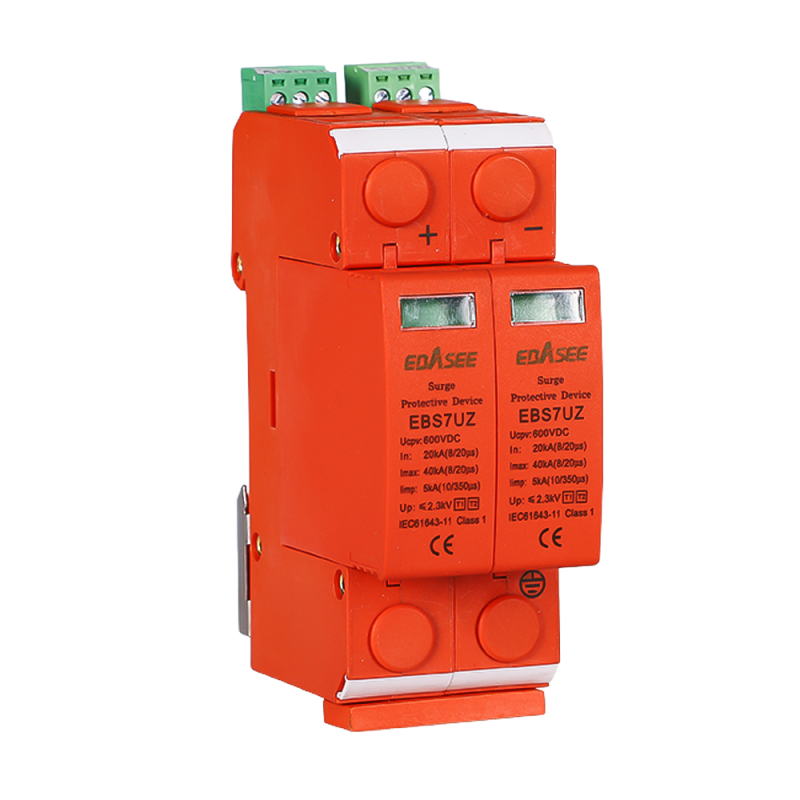

EBS7UZ-600V-20kA-T2-2P

Detalles del Producto

Características Principales

• Protector contra sobretensiones transitorias para sistemas de corriente continua
• Tensión máxima de operación, 600 V DC
• Número de polos, 2 polos para instalaciones monofásicas
• Tipo de protección, T2
• Instalación en carril DIN estándar de 35 mm
• Aplicable en instalaciones residenciales, comerciales e industriales

Protección Eléctrica

• Corriente nominal de descarga, 20 kA
• Corriente máxima de descarga, 40 kA
• Nivel de protección de tensión, inferior a 3,8 kV
• Equipo de sobrecorriente recomendado, 63 A, 25 kA

Instalación y Conexiones

• Sección del conductor recomendada, de 4 a 35 mm²
• Sección de cable superior, 25 mm², de 18 a 3 AWG
• Sección de cable inferior, 25 mm², de 18 a 3 AWG
• Par de apriete, 2,5 Nm
• Alarma remota de señal normalmente abierta o cerrada, opcional, con cable máximo de 1,5 mm²

Condiciones y Construcción

• Temperatura de operación, de -40 a 70 °C
• Altitud máxima, inferior a 2000 metros
• Material, plástico conforme a UL94 V 0
• Grado de protección, IP20
• Cumple la norma IEC/EN 61643-1

Aplicaciones

• Protección de sistemas fotovoltaicos, sistemas de almacenamiento de energía y cuadros DC
• Aplicable en telecomunicaciones y otras infraestructuras alimentadas en corriente continua
• Protección frente a sobretensiones asociadas a descargas atmosféricas y perturbaciones eléctricas

Dimensiones y Contenido

• Dimensiones, 90 x 35,6 x 65,1 mm
• Incluye 1 protector contra sobretensiones
