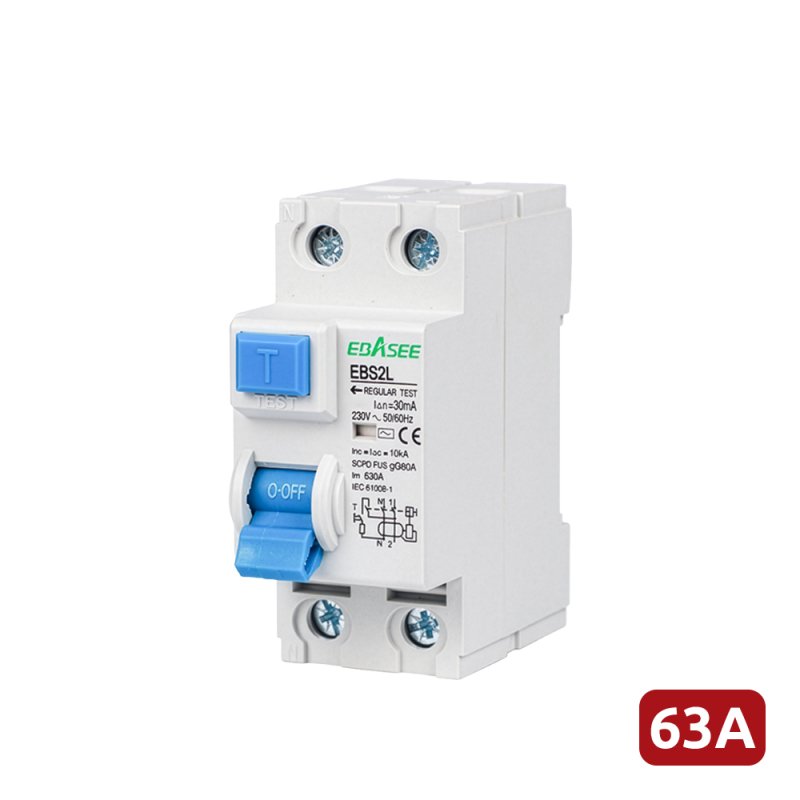

Detalles del Producto

Características Clave

• Corriente nominal: 63A
• Número de polos: 2 polos para aplicaciones monofásicas
• Sensibilidad: 30mA
• Tipo de disparo: A
• Montaje: en carril DIN
• Apto para instalaciones residenciales, comerciales e industriales
• Vida útil mecánica de 8000 ciclos
• Vida útil eléctrica de 4000 operaciones
• Grado de protección IP20
• Cumple con la norma IEC/EN 61008-1

Detalles Técnicos

• Montaje: en carril DIN de 35 mm conforme a EN 60175
• Tipo de terminal: cable, barra colectora tipo pin, barra tipo U
• Conexión: superior e inferior
• Sección para conexión superior e inferior: 35 mm² AWG 18/1
• Par de apriete: 2,5 Nm
• Sección conductores recomendada: 16 mm² para corrientes nominales de 50 a 63A, 25 mm² para corrientes nominales de 63 a 80A
• Dimensiones: 35,9 de ancho, 81,7 de alto, 74 de fondo, en milímetros

Características Eléctricas

• Tipo de fuga: electromagnética
• Corriente nominal de entrada: 63A
• Tensión nominal: 240 V
• Tensión de aislamiento: 500 V
• Frecuencia nominal: 50 a 60 Hz
• Capacidad de salto nominal: 6000A
• Fusible de protección contra cortocircuitos: 6000A
• Tensión pico: 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto: 2,5 kV
• Sensibilidad nominal: 30mA
• Corriente máxima interrumpible: 630A
• Grado de polución: 2

Características Mecánicas y Ambientales

• Vida eléctrica: 4000 operaciones
• Vida mecánica: 8000 ciclos
• Grado de protección: IP20
• Temperatura de operación: de -5 a 40 grados Celsius
• Temperatura de almacenamiento: de -25 a 70 grados Celsius
