Detalles del Producto

Características Clave

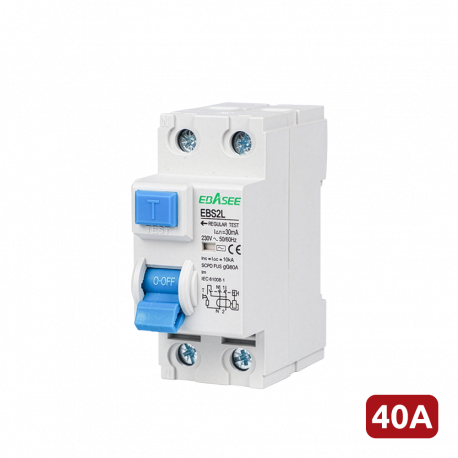

• Tipo de producto: Interruptor diferencial
• Corriente nominal: 40 A
• Número de polos: 2 polos, uso en instalaciones monofásicas
• Sensibilidad: 30 mA
• Tipo de disparo: A
• Aplicación: Residencial, comercial e industrial
• Montaje: Carril DIN
• Grado de protección: IP20
• Vida mecánica: 8000 ciclos
• Vida eléctrica: 4000 operaciones
• Certificación: Conforme a IEC/EN 61008-1

Montaje y Conexión

• Instalación en carril DIN de 35 milímetros, según EN 60175
• Terminales compatibles con cable, barra colectora tipo pin y barra tipo U
• Conexión disponible en la parte superior e inferior
• Sección de conexión: hasta 35 milímetros cuadrados, AWG 18/1
• Torque de 2,5 Nm recomendado
• Sección de conductor sugerida: 10 milímetros cuadrados para corriente nominal de 42 a 50 A
• Dimensiones: 35,9 ancho, 81,7 alto, 74,0 fondo, en milímetros

Características Eléctricas

• Tipo de detección: electromagnética
• Corriente nominal de entrada: 40 A
• Número de polos: 2 polos, monofásico
• Tensión nominal: 240 V
• Tensión de aislamiento: 500 V
• Frecuencia nominal: de 50 a 60 Hz
• Capacidad de salto nominal: 6000 A
• Fusible de protección ante cortocircuitos: 6000 A
• Tensión pico soportada: 6000 V
• Tensión de prueba dieléctrica por 1 minuto: 2,5 kV
• Sensibilidad nominal: 30 mA
• Corriente máxima interrumpible: 630 A
• Grado de polución: 2

Características Mecánicas

• Vida eléctrica: 4000 operaciones
• Vida mecánica: 8000 ciclos
• Grado de protección: IP20
• Temperatura de funcionamiento: de -5 a 40 ºC
• Temperatura de almacenamiento: de -25 a 70 ºC
