Detalles del Producto

Características Clave

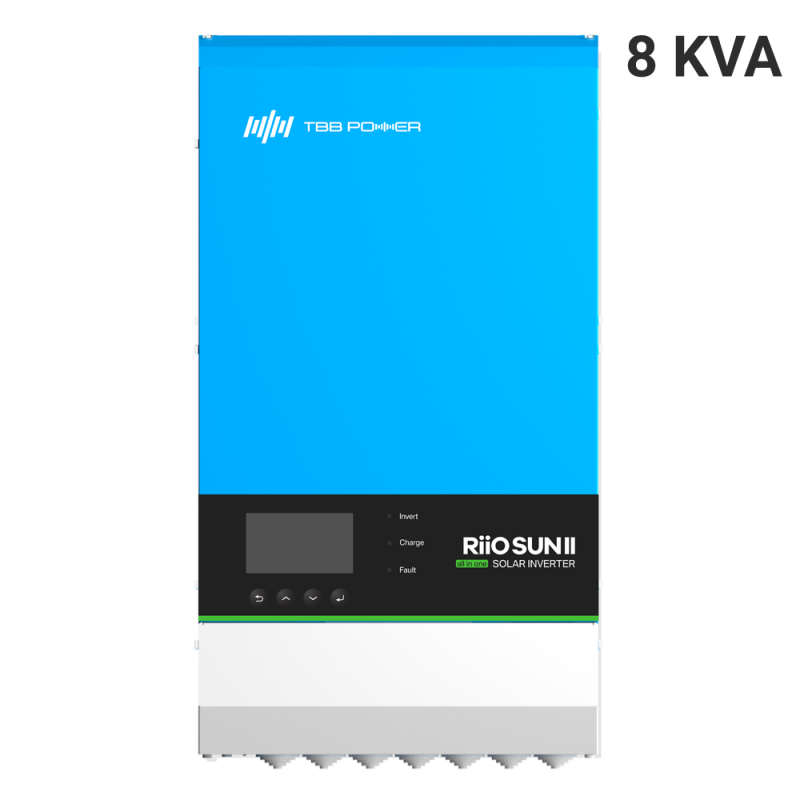

• Fabricante: TBB
• Tipo: inversor solar todo en uno, monofásico
• Funciones combinadas: integra regulador solar, inversor y cargador de batería
• Potencia de salida: 8000 W continua, 16000 W pico
• Entradas solares: dos entradas MPPT, hasta 250 V por MPPT
• Conectividad: módulo WiFi para control y monitorización desde APP móvil y PC
• Amplitud de uso: compatible con numerosos tipos de batería y válido para sistemas On-Grid y Off-Grid
• Modos de trabajo: funciona con o sin batería y apto como backup y acoplamiento AC

Datos Técnicos

• Rango de tensión de entrada AC: de 175 a 265 Vac
• Rango de frecuencia de entrada: de 45 a 65 Hz
• Corriente máxima de entrada AC: 50 A
• Corriente de salida: 50 A por salida AC Out 1 y AC Out 2
• Tiempo de transferencia: 4 ms, 15 ms en modo weak AC
• Protecciones: cortocircuito, sobrecarga, sobretensión y baja tensión de batería, sobretemperatura, sobretensión en paneles solares, bloqueo de ventilador, ondulación alta en voltaje de entrada
• Puerto de comunicación: RS485
• Relé configurable: de 30 VDC a 3 A o de 250 VAC a 3 A
• Temperatura de operación: de -20ºC a +65ºC
• Humedad: hasta 95% sin condensación
• Altitud máxima de instalación: 2000 metros
• Dimensiones: 620 alto x 320 ancho x 164 fondo mm
• Peso: 34 kg
• Refrigeración: forzada
• Índice de protección: IP21
• Certificaciones: EN-IEC 62477-1, EN-IEC 62109-1, EN-IEC 62109-2, EMC EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, RD 1699

Inversor

• Tensión nominal de batería: 48 V
• Rango de tensión de entrada DC: de 42 a 68 V
• Tensión de salida AC: monofásica 220, 230 o 240 Vac ± 2%
• Frecuencia de salida: 50 o 60 Hz ± 0,1%
• Distorsión armónica: inferior al 2%
• Factor de potencia de carga: 1
• Potencia de salida continua: 8000 W, 8000 VA a 25ºC
• Potencia pico de salida: 16000 W
• Eficiencia máxima: 95%
• Consumo en modo espera: 32 W

Cargador

• Tensión de absorción: 57,6 V
• Tensión de flotación: 55,2 V
• Tipos de batería soportados: litio recomendado, AGM, GEL, OPzV, plomo-carbono, inundadas, tracción
• Corriente máxima de carga: 90 A
• Compensación de temperatura: incluida

Regulador Solar MPPT

• Corriente máxima de salida: 120 A
• Número de entradas MPPT: 2
• Tensión máxima circuito abierto por MPPT: 250 V
• Rango de tensión por MPPT: de 65 a 245 VDC
• Corriente máxima de entrada por MPPT: 36 A
• Corriente máxima de cortocircuito por MPPT: 40 A
• Potencia máxima por MPPT: 5200 W
• Eficiencia máxima: 98%
• Eficiencia MPPT: superior al 99,5%
• Protecciones: cortocircuito, sobrecarga, sobretensión y baja tensión de batería, sobretemperatura, sobretensión en paneles solares

Capacidades Mediante Accesorios

• Inyección de excedente a red: requiere TBB-E4-MONITOR y TBB-SDM-230
• Paralelización de inversores: requiere TBB-E4-MONITOR
• Conexión en trifásico: requiere tres inversores y TBB-E4-MONITOR
• Acoplamiento AC: requiere TBB-E4-MONITOR
• Funcionamiento sin batería en trifásico: requiere tres inversores y TBB-E4-MONITOR

Accesorios Incluidos

• Inversor todo en uno
• Módulo de comunicación WiFi
• Terminal de tierra
• Manual de usuario
• Material de instalación
