Detalles del Producto

Características Clave

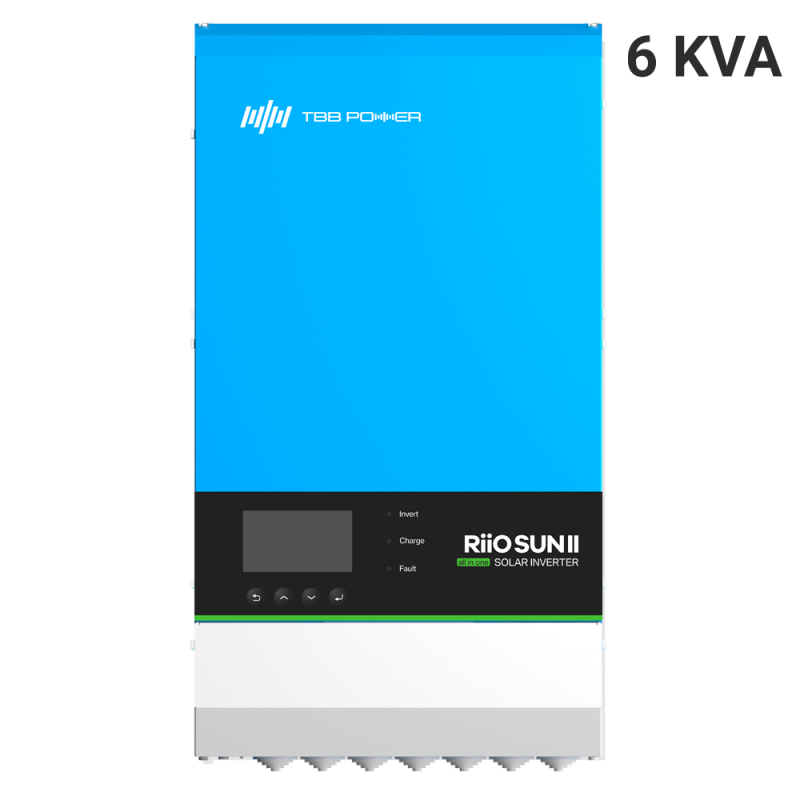

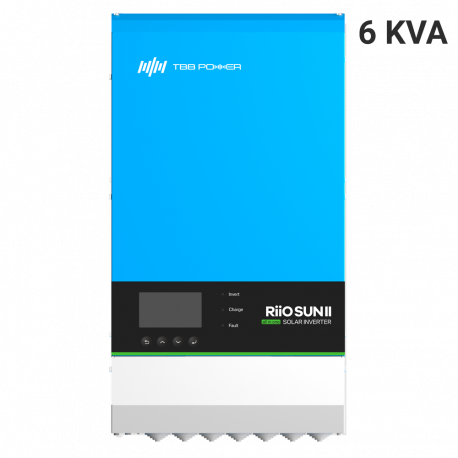

• Marca: TBB
• Tipo: Inversor solar todo en uno monofásico
• Incluye: Regulador solar, inversor y cargador de baterías
• Potencia continua de salida: 6000 W
• Potencia pico de salida: 12000 W
• Entradas MPPT: 2, hasta 250 V de entrada por MPPT
• Conectividad WiFi: Control mediante App en smartphone y PC
• Compatibilidad: Gran variedad de baterías
• Admite sistemas On-Grid, Off-Grid, con y sin baterías
• Compatible con sistemas de acoplamiento AC y aplicaciones como Backup

Especificaciones Técnicas Generales

• Rango de tensión de entrada AC: de 175 a 265 Vac
• Rango de frecuencia de entrada: de 45 a 65 Hz
• Corriente máxima de entrada AC: 50 A
• Corriente de salida AC Out 1: 50 A
• Corriente de salida AC Out 2 / Smart Port: 50 A
• Tiempo de transferencia: 4 ms, 15 ms en modo weak AC
• Protecciones integradas: Cortocircuito, sobrecarga, sobretensión de batería, baja tensión de batería, sobretemperatura, sobretensión de paneles solares, bloqueo de ventilador, ondulación del voltaje de entrada elevada
• Puerto de comunicación: RS485
• Relé configurable: 30 VDC a 3 A o 250 VAC a 3 A
• Rango de temperatura de operación: de -20 °C a +65 °C
• Humedad relativa de operación: hasta 95% sin condensación
• Altitud máxima: 2000 metros
• Dimensiones: 570 (Al) x 310 (An) x 154 (Fo) milímetros
• Peso neto: 31 kg
• Refrigeración: Forzada
• Índice de protección: IP21
• Certificaciones: EN-IEC 62477-1, EN-IEC 62109-1, EN-IEC 62109-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, RD 1699

Inversor

• Tensión nominal de batería: 48 V
• Rango de tensión de entrada DC: de 42 a 68 V
• Tensión de salida AC: Monofásica de 220, 230 o 240 Vac con ±2%
• Frecuencia de salida: 50 o 60 Hz con ±0,1%
• Distorsión armónica: inferior al 2%
• Factor de potencia de carga: 1
• Potencia continua a 25 °C: 6000 W, 6000 VA
• Potencia pico de salida: 12000 W
• Eficiencia máxima: 94%
• Consumo en espera: 25 W

Cargador

• Tensión de absorción: 57,6 V
• Tensión de flotación: 55,2 V
• Baterías compatibles: Litio, AGM, GEL, OPzV, plomo-carbono, inundadas, tracción
• Corriente máxima de carga: 70 A
• Compensación de temperatura: Sí

Regulador solar MPPT

• Corriente de salida máxima: 100 A
• Número de entradas MPPT: 2
• Tensión máxima de circuito abierto por MPPT: 250 V
• Rango de tensión por MPPT: de 65 a 245 VCC
• Corriente máxima de entrada por MPPT: 36 A
• Corriente máxima de cortocircuito por MPPT: 40 A
• Potencia fotovoltaica máxima por MPPT: 4400 W
• Eficiencia máxima: 98%
• Eficiencia MPPT: superior al 99,5%
• Protecciones integradas: Cortocircuito, sobrecarga, sobretensión de batería, baja tensión de batería, sobretemperatura, sobretensión de paneles solares

Posibilidades mediante accesorios

• Inyección de excedentes a red: requiere TBB-E4-MONITOR y TBB-SDM-230
• Paralelización de inversores: requiere TBB-E4-MONITOR
• Conexión en trifásico: requiere tres inversores y TBB-E4-MONITOR
• Acoplamiento AC: requiere TBB-E4-MONITOR
• Funcionamiento sin batería en trifásico: requiere tres inversores y TBB-E4-MONITOR

Accesorios Incluidos

• Inversor todo en uno
• Módulo de comunicación WiFi
• Terminal de tierra
• Manual de usuario
• Material de instalación
