EBS2L-25A-1P+N-300mA-A

Detalles del Producto

Descripción

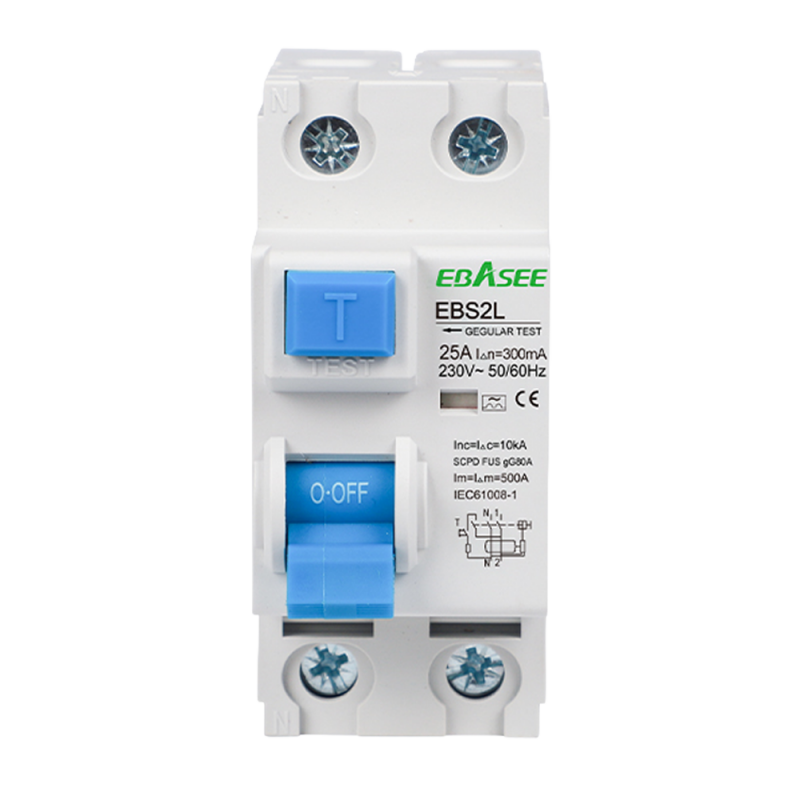

• Interruptor diferencial de la serie EBS2L, diseñado para detectar corrientes de fuga a tierra y desconectar el circuito cuando superan la sensibilidad configurada
• Construcción electromagnética para integración en cuadros eléctricos mediante carril DIN
• Orientado a complementar la protección frente a sobreintensidades proporcionada por los magnetotérmicos
• Adecuado para instalaciones residenciales, comerciales e industriales
• Aplicable a la protección de personas frente a contactos indirectos, protección adicional frente a contactos directos y protección de la instalación ante fallos de aislamiento

Características Eléctricas

• Corriente nominal de entrada 25 A
• Número de polos 2P, monofásico
• Sensibilidad nominal 300 mA
• Tipo de disparo A
• Tipo de fuga electromagnética
• Tensión nominal 240 V
• Tensión de aislamiento 500 V
• Frecuencia nominal 50/60 Hz
• Capacidad de salto nominal 6000 A
• Fusible de protección frente a cortocircuitos 6000 A
• Tensión pico 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial 2,5 kV durante 1 minuto
• Corriente máxima interrumpible 500 A
• Grado de polución 2

Montaje y Conexiones

• Montaje en carril DIN de 35 mm, conforme a EN 60175
• Terminales para cable, barra colectora tipo pin y barra tipo U
• Conexión superior o inferior
• Sección de conexión superior e inferior de 35 mm, AWG 18/1
• Par de apriete de 2,5 Nm
• Sección de conductor recomendada de 5 mm² para corriente nominal de 20 a 25 A

Características Mecánicas

• Vida eléctrica 4000 operaciones
• Vida mecánica 8000 ciclos
• Grado de protección IP20
• Temperatura de operación de -5 a 40 ºC
• Temperatura de almacenamiento de -25 a 70 ºC

Dimensiones y Normativa

• Dimensiones de 35,9 mm de ancho, 81,7 mm de alto y 74 mm de fondo
• Cumple la norma IEC/EN 61008-1

Contenido Incluido

• 1 interruptor diferencial
