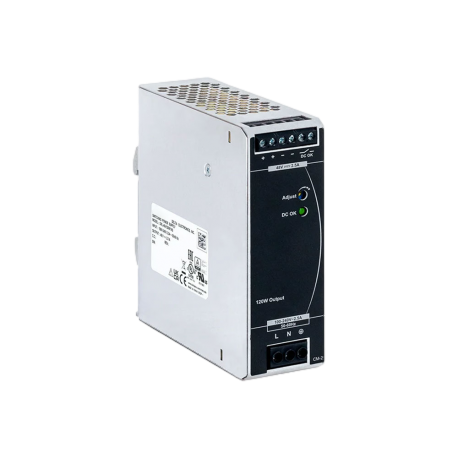

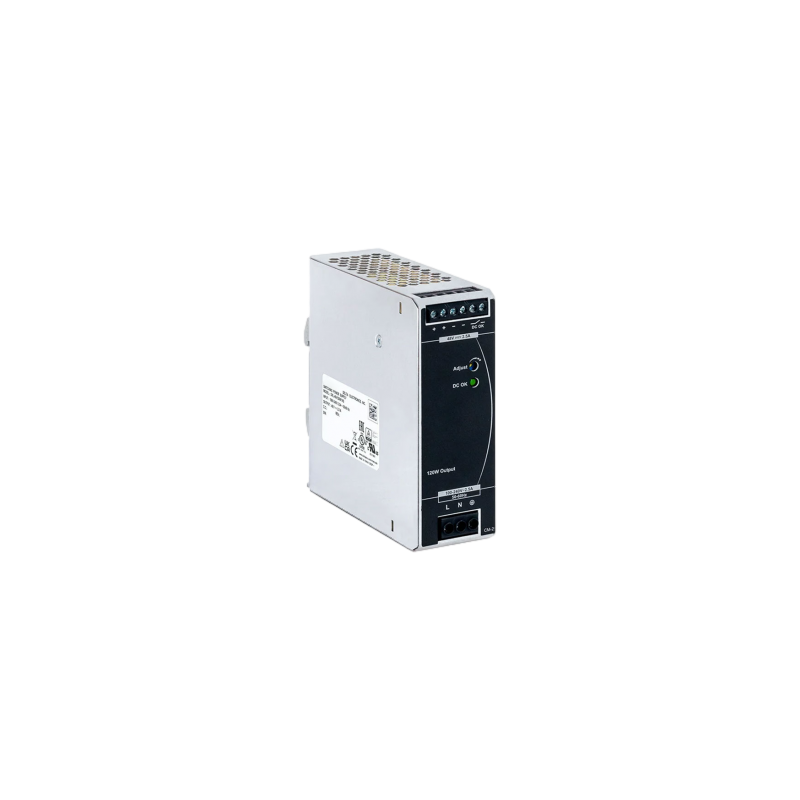

DAHUA-5146

Detalles del Producto

Características Clave

• Tipo: Fuente de alimentación AC-DC DIN para switching industrial
• Salida nominal: 48 VDC
• Corriente de salida: 2,5 A
• Potencia de salida: 120 W
• Rango de ajuste de salida: de 44 a 56 VDC
• Eficiencia: hasta el 90 por ciento
• Regulación de línea: inferior al 0,5 por ciento
• Regulación de carga: inferior al 1 por ciento
• PARD: inferior a 150 mVpp de -10 °C a +70 °C, inferior a 300 mVpp entre -20 °C y -10 °C

Funcionalidades

• Entrada universal AC
• Circuito de corriente constante para cargas reactivas
• Recubrimiento conformal en PCBAs que protege contra polvo y contaminantes químicos comunes
• Indicador LED verde DC OK
• Protección contra sobretensión entre 57 a 67,2 V
• Protección contra sobrecarga y sobrecorriente entre el 105 por ciento y el 150 por ciento de la corriente nominal
• Protección por sobretemperatura en modo latch
• Protección contra cortocircuito en modo hiccup con autorecuperación

Alimentación

• Entrada nominal de 100 a 240 VAC
• Rango de entrada de 85 a 264 VAC
• Rango de entrada DC de 120 a 375 VDC
• Frecuencia nominal de 50 a 60 Hz
• Rango de frecuencia de 47 a 63 Hz
• Corriente de entrada típica de 2,2 A a 115 VAC y 1,2 A a 230 VAC
• Corriente de irrupción típica de 20 A a 115 VAC y 40 A a 230 VAC
• Corriente de fuga inferior a 0,25 mA a 264 VAC
• Disipación máxima de potencia de 1,21 W sin carga
• Disipación máxima de potencia de 13,3 W a plena carga

Condiciones Ambientales

• Temperatura de funcionamiento de -20 °C a +70 °C
• Temperatura de almacenamiento de -40 °C a +85 °C
• Humedad operativa de 5 por ciento a 95 por ciento sin condensación
• Altitud operativa hasta 5.000 metros para aplicaciones ITE
• Altitud operativa hasta 2.000 metros para aplicaciones ICE
• Grado de protección IP20

Características Físicas

• Chasis en SGCC y aluminio
• Refrigeración por convección
• Montaje en carril DIN TS35, según EN 60715
• Tres bornes de entrada con capacidad nominal de 600 V y 35 A
• Cuatro bornes de salida con capacidad nominal de 300 V y 28 A
• Cableado de entrada AWG 18 a 8
• Cableado de salida AWG 24 a 12
• Dimensiones de 123,6 x 40 x 117,6 mm
• Peso neto de 0,54 kg

Contenido

• Fuente de alimentación AC-DC DIN DAHUA-5146

Certificaciones y Normativas

• Certificación CB para uso mundial
• Conformidad con IEC 60950-1
• Conformidad con EN 60950-1
• Reconocimiento UL 60950-1 y CSA C22.2 No. 60950-1
• Listado UL 508 y CSA C22.2 No. 107.1-01
• Certificación CCC
• Marcado CE
• Cumple con la Directiva RoHS 2011/65/EU
