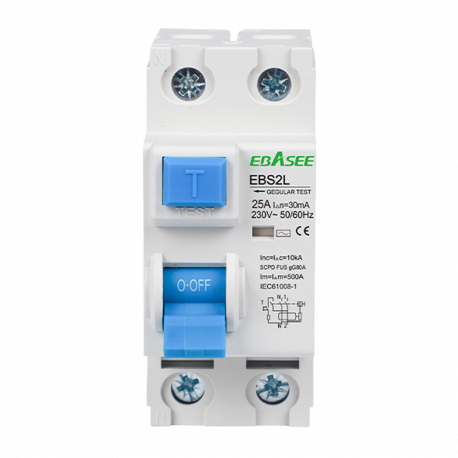

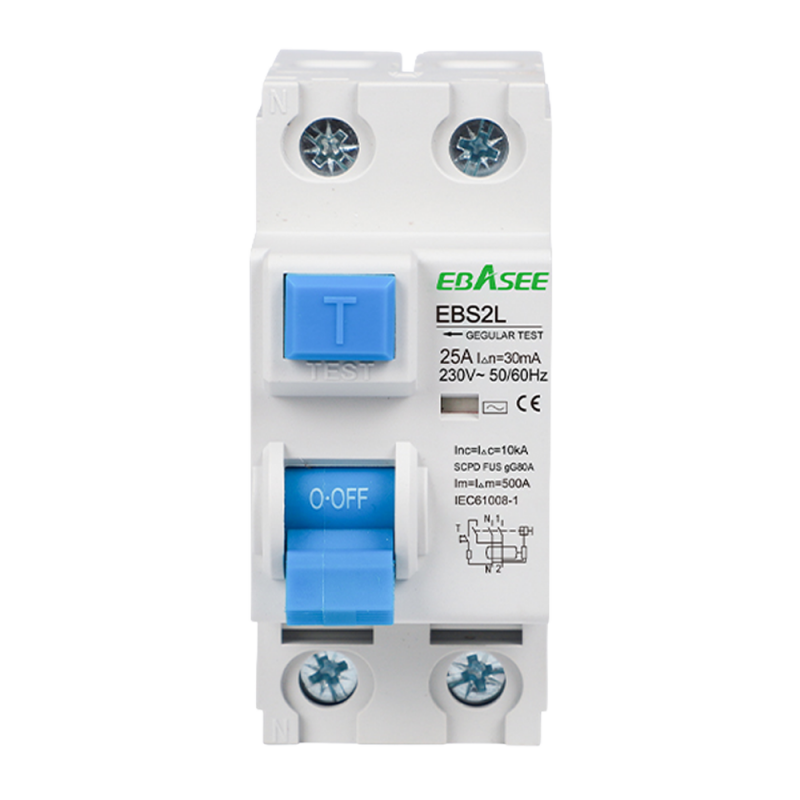

EBS2L-25A-1P+N-30mA-AC

Detalles del Producto

Características Principales

• Gama: interruptor diferencial EBS2L
• Corriente nominal: 25 A
• Número de polos: 2P, monofásico
• Sensibilidad nominal: 30 mA
• Tipo de disparo: AC
• Tipo de fuga: electromagnética

Aplicación y Protección

• Detecta corrientes de fuga a tierra y desconecta el circuito cuando superan la sensibilidad configurada
• Orientado a complementar la protección frente a sobreintensidades proporcionada por magnetotérmicos
• Adecuado para instalaciones residenciales, comerciales e industriales
• Indicado como protección de personas frente a contactos indirectos, protección adicional frente a contactos directos y protección frente a fallos de aislamiento

Montaje y Conexiones

• Montaje en carril DIN de 35 mm, conforme a EN 60175
• Terminales para cable, barra colectora tipo pin y barra tipo U
• Conexión superior e inferior
• Sección de conexión superior e inferior de 35 mm, AWG 18/1
• Par de apriete de 2,5 Nm
• Sección de conductor recomendada de 5 mm² para corriente nominal de 20 a 25 A

Características Eléctricas

• Tensión nominal de 240 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad de salto nominal de 6000 A
• Fusible de protección frente a cortocircuitos de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto de 2,5 kV
• Corriente máxima interrumpible de 500 A
• Grado de polución 2

Características Mecánicas

• Vida eléctrica de 4000 operaciones
• Vida mecánica de 8000 ciclos
• Grado de protección IP20
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Dimensiones y Contenido

• Dimensiones de 35,9 x 81,7 x 74,0 mm, ancho, alto y fondo
• Incluye 1 interruptor diferencial

Normativa

• Cumple la norma IEC/EN 61008-1
