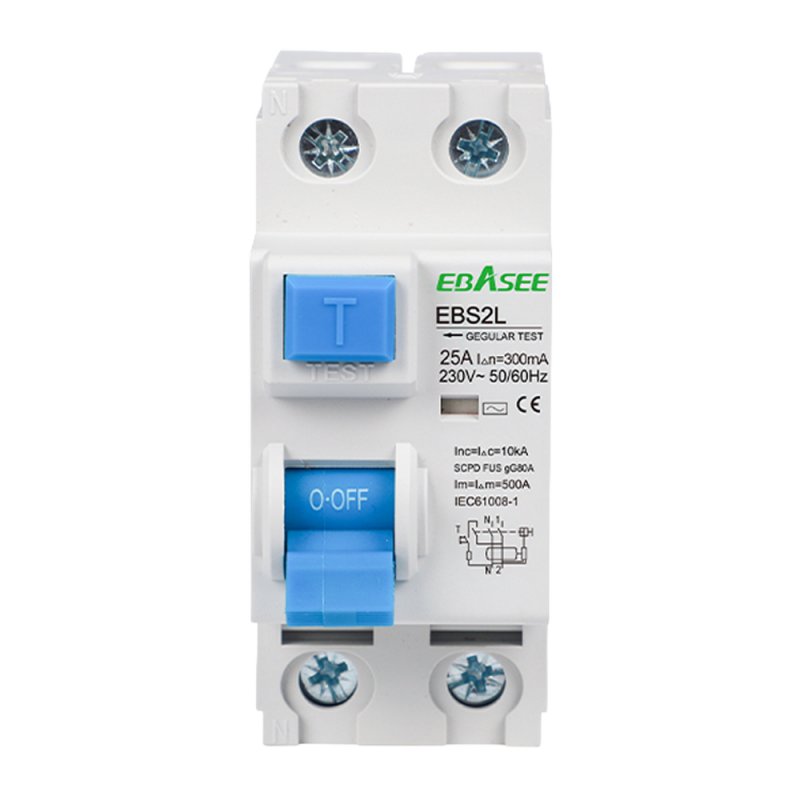

EBS2L-25A-1P+N-300mA-AC

Detalles del Producto

Características Principales

• Gama Interruptor diferencial
• Corriente nominal 25 A
• Número de polos 2P, monofásico
• Sensibilidad nominal 300 mA
• Tipo de disparo AC
• Tipo de fuga Electromagnética

Instalación y Conexiones

• Montaje en carril DIN de 35 mm, conforme a EN 60175
• Terminal para cable, barra colectora tipo pin y barra tipo U
• Conexión superior e inferior
• Sección de conexión superior e inferior de 35 mm, AWG 18/1
• Par de apriete de 2,5 Nm
• Sección de conductor recomendada de 5 mm² para corriente nominal de 20 a 25 A

Características Eléctricas

• Tensión nominal de 240 V
• Tensión de aislamiento de 500 V
• Frecuencia nominal de 50/60 Hz
• Capacidad de salto nominal de 6000 A
• Fusible de protección frente a cortocircuitos de 6000 A
• Tensión pico de 6000 V
• Tensión de prueba dieléctrica a frecuencia industrial durante 1 minuto de 2,5 kV
• Corriente máxima interrumpible de 500 A
• Grado de polución 2

Aplicaciones

• Adecuado para instalaciones residenciales, comerciales e industriales
• Orientado a complementar la protección frente a sobreintensidades proporcionada por magnetotérmicos
• Protección frente a contactos indirectos, protección adicional frente a contactos directos y riesgo asociado a fallos de aislamiento

Características Mecánicas

• Vida eléctrica de 4000 operaciones
• Vida mecánica de 8000 ciclos
• Grado de protección IP20
• Temperatura de operación de menos 5 a 40 °C
• Temperatura de almacenamiento de menos 25 a 70 °C

Dimensiones y Normativa

• Dimensiones de 35,9 mm de ancho, 81,7 mm de alto y 74,0 mm de fondo
• Cumple la norma IEC/EN 61008-1

Contenido

• 1 interruptor diferencial
